SYSCAD 2025 BETA (April 2025)

Neue Befehle bzw. Möglichkeiten:

- Die neue SYSCAD - Blechprojektion zeigt Sicht- und Lichtkanten von Blechen, Blöcken und Polylinien aus dem gewünschten Blickwinkel in der gewünschten Länge an.

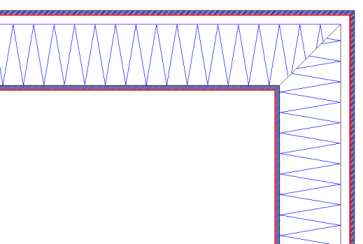

- Die neue Dialogbox Schichtaufbau-Manager ermöglicht die kombinierte Erstellung von SYSCAD-Elementen wie Mauer, Beton, Putz, Dämmung, Folie oder Blech.

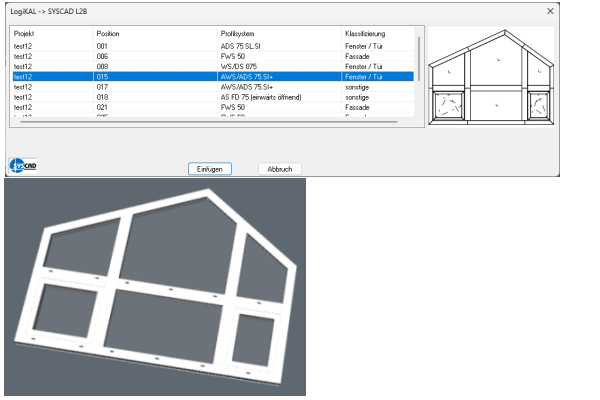

- Mit dem Import von L2B-Dateien aus dem LogiKal können auch Anwender ohne LogiKal Positionen ins CAD und somit ins BIM übernehmen. Der Ersteller der L2B-Dateien benötigt eine BIM-Lizenz von LogiKal. Mit einer BricsCAD - BIM Lizenz können daraus IFC-Dateien erzeugt werden.

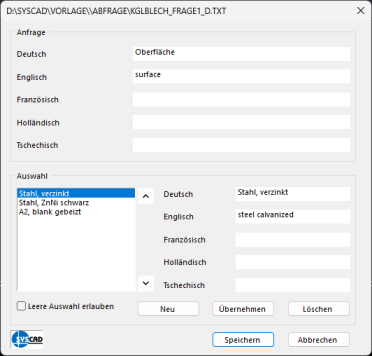

•Dialog zum Editieren der Abfrage-Dateien (Eigenschaften setzen)

•KGL_ZOOM_ALL_LAYOUTS, ruft jedes Layout auf und führt ZOOM Grenzen aus.

Änderungen:

•HART_U3: Profil länger / kürzer , jetzt kann als Begrenzungsobjekt auch ein HSG-Profil, geschlossene Polyline oder Kreis gewählt werden

•Einheitliche Maske für 3D-Ansicht: in dieser Maske wird auch entschieden, ob ein Block erzeugt oder die Ansicht in die aktuelle Zeichnung eingefügt werden soll

•KGLENTCLASS: Foliendialog überarbeitet. Fehler beim Auslesen der Vorlagedateien ausgebessert (Werte aus Vorlagendatei werden korrekt in Dialog angezeigt)

•BLECH:Normteilkonfigurieren: Größe des Dialogs an Auflösung angepasst

•Höhenkoten Dialoge (Gruppen - Block)  wurden von Lisp auf C++ umgestellt

Fehlerbereinigung:

•HART_U3: Hilfe-Link für Dialog: Turbo-Ansicht geändert: html_turbo_ansicht -> html_turbo-ansicht

•HART_U7: Stückliste in DWG Indexerstellung der Datenbanken für BRICSCAD extern gelegt, damit kein Absturtz

•HART_U7: Anzahl der Stäbe für Optimierung erhöht und Überprüfung integriert

•Änderung Programm Höhenkoten (Block) , dass auch dynamische Blöcke als Höhenkoten funkionieren.

•Bei der alten Version wurde beim Vermaßen die Höhenkote immer an der Zuletzt erstellten Höhenkote ausgerichtet wenn man mit Enter bestätigt, bei der neuen wird jetzt immer an der Basis ausgerichtet wenn man mit Enter bestätigt.

•Höhenkoten (Block) beim Strecken und Kopieren wurden die Nachkommastellen, die in den SYSCAD Variablen definert sind, nicht richtig angezeigt.

•Hilfe für ARX-Beschriftung und Beschsymbol korrigiert

•CADbibliothek. Man kann jetzt die Untergruppen sortieren lassen. Lisop Variable / Anschluß-Dateils / Normteile / Normteiluntergruppen sortieren

•Füllung 2 flügeliges Fenster. Mittelstulp wird jetzt als HSG-Profil gezeichnet

•Tabelle mit dynamischen Blöcken. Als Blockname wird jetzt der anonyme Blockname "*U13" geschrieben und als Bezeichnung der richtige Blockname

•SYSCAD Variable / Liste / Experteneinstellungen / "In Lisp-Eingabemasken ESC Taste sperren" wurde wieder entfernt.

•Beim Doppelklick auf ein Profil erscheint jetzt eine Message Box, wenn der aktuelle Firmenname mit dem Firmenname des Blocks nicht übereinstimmen.

•Bei den Befehlen Mauer, Dämmung gibt es Probleme mit dem Objektfang wenn AutoCAD Variable "osnapcoord" nicht 1 ist. Intern wird der Lisp-Befehl "kgl_rectang" verwendet

•SYSVAR.CFG im Netz , Benutzerrechte durch Windows nicht vorhanden, früher wurde HART_U1 nicht korrekt geladen und AutoCAD-Fehlermeldung, jetzt kann mit einer Datei: SYSVAR.LOC im entsprechenden Verzeichnis das Kopieren oder Ändern der SYSVAR.CFG verhindert werden

•In der SYSVAR / Schnittgenerierung den Text  "<> Flügelmaß" mal prüfen

•Bei den Befehlen "Blockname/ Infotext" oder "Blockname mit Linie / Infotext" gab es Probleme wenn man innerhalb eines Blockes Beschriften wollte. Das ist bereinigt.

CADBibliothek:

•Norm Schrauben / Bohrschrauben Sechskantkopf ISO 1548 Abmessungen überarbeitet

•Hilti / HFB Schlagdübel / HFB (neu)

•Hilti / HFB Schlagdübel / HFB_R (neu)

•Abdeckkontur bei div. Draufsichten ergänzt

•Norm Schrauben / Linsenbohrschraube TX ISO 15482 (neu)

•Norm Schrauben / Senkbohrschraube TX ISO 15482 (neu)

•Norm Schrauben / Senkbohrschraube Kreuzschlitz ISO 15482 überabeitet

•Bearbeitungen / Senkung für Senkschraube Form C überabeitet

•EJOT / Schrauben / JT3 / FR-2H-PLUS-5.5 überarbeitet

•Stahl / ISO 10210 Rechteckprofile warmgefertigt Abmessungen überarbeitet

•Stahl / ISO 10219 Rechteckprofile kaltgefertigt Abmessungen überarbeitet

•HECO / TOPIX-plus / Zylinderkopf CombiConnect

•HECO / TOPIX-plus / Tellerkopf Teilgewinde

•HECO / TOPIX-plus / Tellerkopf Vollgewinde

•HECO / TOPIX-plus / Rundkopf Vollgewinde

•HECO / TOPIX-plus / Senkkopf mit Frästaschen, Teilgewinde

•HECO / TOPIX-plus / Senkkopf mit Frästaschen Vollgewinde

•HECO / TOPIX-plus / Tellerkopf Teilgewinde, Edelstahl A2

•HECO / TOPIX-plus / Tellerkopf Vollgewinde, Edelstahl A2

•HECO / TOPIX-plus / Rundkopf Vollgewinde, Edelstahl A2

•HECO / TOPIX-plus / Senkkopf mit Frästaschen, Teilgewinde, Edelstahl A2

•HECO / TOPIX-plus / Senkkopf mit Frästaschen, Vollgewinde, Edelstahl A2

•Edelstahl / Winkelprofil ungleichschenklig (neu)

•Edelstahl / Flachprofil, Sechskantprofil Abmessungen überarbeitet

•Edelstahl / Quadratrohr, Rechteckrohr und Rundrohr Abmessungen überarbeitet

•Edelstahl / T-Profil, U-Profile,Winkelprofil Abmessungen überarbeitet

•Stahl / DIN 174 Flachstahl poliert (neu)

•Stahl / EN 10056 L-Stahl ungleichschenklig scharfkantig (neu)

•Stahl / DIN 1017 Flachstahl Abmessungen überarbeitet

•Stahl / DIN 59200 Breitflachstahl Abmessungen überarbeitet

•Stahl / DIN 1013T1 und DIN 1013T2 Vierkantstahl Abmessungen überarbeitet

•Stahl / DIN 1028 L-Stahl gleichschenklig Abmessungen überarbeitet

•Stahl / DIN 1029 L-Stahl ungleichschenklig Abmessungen überarbeitet

•Stahl / DIN 1022 L-Stahl scharfkantig Abmessungen überarbeitet

•Stahl / DIN 59051 T-Stahl scharfkantig Abmessungen überarbeitet

•Stahl / ISO 10210 Stahlrohre Abmessungen überarbeitet

•Stahl / ISO 10219 Stahlrohre Abmessungen überarbeitet

•Stahl / ISO 10210 Quadrathohlprofile und Rechteckhohlprofile warmgefertigt Abmessungen überarbeitet und Radien korrigiert

•Stahl / ISO 10219 Quadrathohlprofile und Rechteckhohlprofile kaltgefertigt Abmessungen überarbeitet und Radien korrigiert

•Aluminium / Flach Abmessungen überarbeitet

•Aluminium / Quadratrohr Abmessungen überarbeitet

•Aluminium / Rundrohr Abmessungen überarbeitet

•Aluminium / T-Profil Abmessungen überarbeitet

•Aluminium / U-Profil Abmessungen überarbeitet

•Aluminium / Winkel gleichschenklig Abmessungen überarbeitet

•Aluminium / Winkel ungleichschenklig Abmessungen überarbeitet

•Aluminium / Z-Profile Abmessungen überarbeitet

•EJOT / Schrauben / JT3 / 6-5.5 E19 hinzugefügt

•Bearbeitungen / Langloch mit Senkung (neu)

•Bearbeitungen / Senkung (neu)

•SFS intec / SDA2 / SDA5 / SW3 (neu)

•Norm Schrauben / Senkschraube TX 14581 (neu)

•Norm Schrauben / Linsenschraube TX 14584 (neu)

•Norm Schrauben / Linsensenk Blechschraube TX 14587 (neu)

•Ejot / Schrauben / JZ5 (neu)

•Hilti / HUS-Fensterschraube / HUS 4 HR Gewinde überarbeitet

•Stahl / T-Stahl scharf DIN 59051 wieder aktiviert

•Aluminium / T-Profil Varianten hinzugefügt

•Spelsberg / Stufennippel (neu)

•Hilti / HST Spreizanker / HST4-R (neu)

•Hilti / HST Spreizanker / HST4-R BW (neu)

•Ejot / Schrauben / JT3 Einfügepunkte korrigiert

•Fischer / Rahmen-Befestigung / SXRL FUS - Einfügepunkte korrigiert

•Fischer / Rahmen-Befestigung / SXRL FUS R - Einfügepunkte korrigiert

•Edelstahl / T - Profil - Varianten hinzugefügt

•Norm Schrauben / Gewindestifte Innensechskant Kegel ISO 4026 Längen überarbeitet

Neue Einstellungsmöglichkeiten in der SYSCAD-Variable:

•
