SYSCAD 2026 BETA (Juni 2026)

Neue Befehle bzw. Möglichkeiten:

•"Folienradius ändern"  und "Folienradius löschen"   um einen oder mehrere Radien in Folien zu ändern.

•"KGL_3D_TEILEN2" zur Erstellung von Aufteilungen analog zum 2D-Befehl "Teilen und Einfügen mit Randabstand"

•Beim Befehl "LOGIKAL 3D L2B" kann nun die Ansichtsauswahl aus der XML-Datei oder der OBJ-Datei mit Beschlag erfolgen.

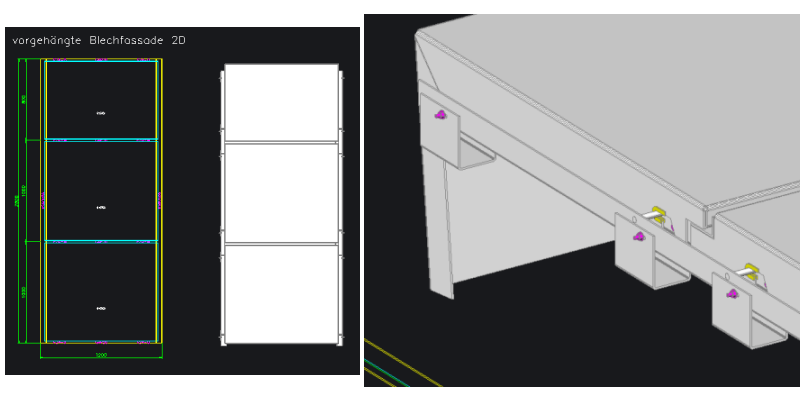

•Sondereinsatzelemente in Form von Blechpaneelen können nun auch als 3D-Objekt automatisch erzeugt werden. Sprechen Sie uns bei Bedarf gerne an.

•Mit dem Befehl "XLS 2 RASTER" können Fensterlisten automatisch als Hilfsraster eingefügt werden.

•Im "Schichtmanager" wurde der Button hinzugefügt.

Änderungen:

•"ARX-Beschriftung" : Kann jetzt auch in Blöcken absteigen.

 Befehlszeile: Objekte wählen oder <Return> für Beschriftung in Block

•"Randverglasung": Es werden jetzt auch Dicken mit z.B. 2 [ANS] berücksichtigt bisher nur 2 (bei "normaler" Verglasung war dies bereits möglich).

•Abfragen:                Folienabfragen werden für den jeweiligen Folientyp mitgespeichtert.

                 Abfragen für Blech werden in der jeweiligen Vorlagendatei gespeichert.

•Rabattgruppen: Änderung von 2-stellig auf 3-stellig. ACHTUNG! In allen Vorversionen (< SYSCAD 2026) kann nicht mit 3-stelligen Rabattgruppen gearbeitet werden.

•Befehl: "Punkt löschen" Es können jetzt an mehreren Objekten die Punkte gelöscht werden.

•"ARX-Beschriftung" : Die ARX-Beschriftung und Führungslinie wird jetzt nach dem aktuellen BKS ausgerichtet. Das BKS kann beliebig im Raum gedreht / verschoben sein.

•Befehl: "Blechprojektion" funktioniert jetzt auch im beliebigen BKS. Voraussetzung: die Objekte und das BKS befinden sich in der gleichen Ebene.

•Befehl: "Text / Schraffur in Füllung" bei Vorgabe: "*" wird der Glasname in die Füllung geschrieben.

•Befehl: "3D-Füllung" Vorgaben in der Befehlszeile wurden überarbeitet.

Fehlerbereinigung:

•Hilfe-Link für Dialog: "Zuschnittsliste Auftrag" korrigiert.

•Hilfe-Link für Dialog: "Teilen und Einfügen mit Randabstand" korrigiert.

•Befehl: "Block klonen"  Im AutoCAD 2025 und 2026 wurde fälschlicherweise ein zusätlicher Strich erzeugt.

•"Blechprojektion" Objektfänge werden nach dem Verlassen des Befehls wieder Aktiv gesetzt.

CAD - Bibliothek:

•EJOT / Schrauben / JT6 (neu)

•EJOT / Schrauben / JT9 (neu)

•Würth / GEFU / Senkkopf mit Innensechskant (neu)

•Hilti / HUS Fensterschraube / HUS3-H / Maße ergänzt

•Norm Scheiben / DIN 434 - Keilscheibe für U-Träger / Winkel korrigiert

•Knelsen / Ankerbefestigung in der Laibung (neu)

•Knelsen / Ankerbefestigung vor der Fassade (neu)

•Knelsen /Befestigung von Anschlussprofilen (neu)

•Knelsen / Justierelemente (neu)

•Knelsen / Befestigung im Rolladenkasten (neu)

•Knelsen / Fensterbankhalter (neu)

•Knelsen / Verschraubung von Fensterelementen (neu)

•Knelsen / Abstandshalter für Absturzsicherung (neu)

•Blaugelb / Rahmenfixschraube FK T-30 (neu)

•Blaugelb / Rahmenfixschraube FK T-30 ER (neu)

Neue Einstellungsmöglichkeiten in der SYSCAD-Variable:

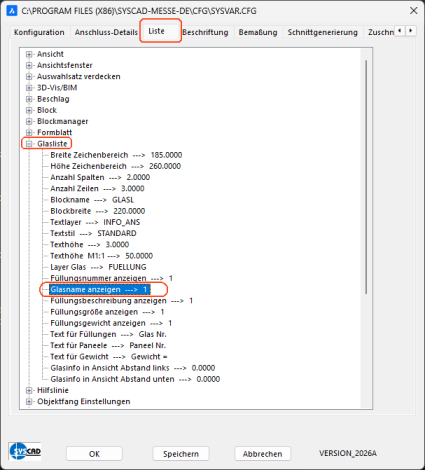

•SYSCAD-Variable: Liste / Glasliste / Glasname anzeigen. Es kann der Glasname in den Programmen "Glasinfo in Ansicht", "Glasliste Bestellform" und "Glasliste M 1:1" angezeigt werden.
