Exemple de façades

Dans cet exemple, à l'aide de SYSCAD ® vous pouvez utiliser la façade 60. Vous y verrez, comment utiliser une trame auxiliaire, comment se servir des commandes MENEAU et TRAVERSE, comment travailler avec les assemblages et enfin compléter les façades avec des fenêtres, portes et châssis fixes.

Description :

Façade 60 avec porte 1 ouvrant, deux fenêtres O.B. et châssis fixe.

Après le démarrage d'AUTOCAD, charger le menu "HUECK-HARTMANN".

1. Étape :Choisir la série FAÇADE 60 du programme COUPE AUTOMATIQUE avec les barres d' outils ou le menu déroulant.

2. Étape :Choisir le FORMAT, pour déterminer la dimension de la feuille et l'échelle. Vous devez cliquer ensuite dans le choix des Dias proposées, le format de la feuille souhaitée, aussi que l'échelle.

Cliquer dans la case "A0" et Ech 1:10".

SYSCAD ® insère le support agrandi 10 fois sur votre nouveau dessin.

3. Étape :Dans la version 12.11, SYSCAD ® offre la possibilité d'utiliser librement une trame auxiliaire.On peut certes aussi indiquer comme auparavant les coordonnées des meneaux ou traverses sur le plan, toutefois dans cet exemple vous pourrez voir les avantages offerts par la trame auxiliaire.

Choisir dans la Barres d'outils: COUPE AUTOMATIQUE la commande " Grille d'aide ".

Ensuite, vous pouvez définir dans cette Barres d'outils: les valeurs et l'alignement de notre grille.

Le résultat sur votre écran AUTOCAD devrait correspondre à cette image.

Vous avez maintenant une trame auxiliaire, à l'aide de SYSCAD ®, sur laquelle vous pouvez placer immédiatement avec précision vos profilés à l'intersection voulue./P>

En outre, la commande GRILLE D'AIDE offre l'avantage d'avoir une élévation cotée.

4. Étape :Dessin des meneaux et traverses de notre façade./P>

Cliquer dans la Barres d'outils: COUPE AUTOMATIQUE sur un MENEAU. Choisir le profilé 608040 cliquer ensuite sur le premier point d'intersection avec le mode capture.

Premier point : 1. Cliquer sur le point avec accroche objet

Point suivant :2. Cliquer sur le point avec accroche objet

Fermer / Ouvert / Retour

Profilé <608040> / assemblage . <vertical passant .>

Vers point 3.Cliquer sur le point avec accroche objet

Fermer / Ouvert / Retour

Profilé <608040> / assemblage . <vertical passant .>

Vers point 4. Cliquer sur le point avec accroche objet

Fermer / Ouvert / Retour

Profilé <608040> / assemblage . <vertical passant .>

Vers point Fermer ou S

Nous avons dessiné maintenant un cadre uniquement avec des profilés de meneau, pour aller plus vite. Par conséquent, nous devons changer les profilés de meneau horizontaux en traverses. Veuillez choisir dans la Barres d'outils: COUPE AUTOMATIQUE la commande OPTIONS et MENEAU / TRAVERSE

Choix des objets : 1. Meneau horizontal

Choix des objets : 2. Meneau horizontal

Choix des objets :

Ensuite, vous choisissez le profilé de traverse 608230 souhaité dans le choix des Dias.

SYSCAD® répond

2 Profilés changés en 608230

Vous avez maintenant dessiné le cadre de notre façade. Toutes les autres traverses ou meneaux seront dessinés avec la commande TRAVERSE.

Traverse du point 1. Choix du point

vers ligne < PERPENDICULAIRE >:2. Choisir le point ou la ligne

Choisissez dans la Barres d'outils: maintenant, le profilé de traverse 608230

Décaler ou < ENTREE > pour valider:

Fin < traverse > profilé <608230>

Traverse du point 3. Choix du point

vers ligne < PERPENDICULAIRE >:4. Choisir le point ou la ligne

Décaler ou < ENTREE > pour valider :

Les traverses sont maintenant dessinées, maintenant changer les profilés concernés en meneaux. Cliquer dans le menu écran sur la commande PROFILÉ. La Barres d'outils: des profilés apparaît, choisissez le meneau 608040

Fin < traverse > profilé < 608040 >

Traverse du point 5.Choix du point

Vers ligne < PERPENDICULAIRE: 6. Choisir le point ou la ligne

Décaler ou < ENTREE > pour valider :

Fin < traverse > profilé < 608040 >

Traverse du point 7. Choix du point

Vers ligne < PERPENDICULAIRE :8. Choisir le point ou la ligne

Décaler ou < ENTREE > pour valider :

Fin < traverse > profilé < 608040 >

Traverse du point

La façade sur votre écran AUTOCAD devrait correspondre à cette image ( sans cotation et la trame auxiliaire éliminée avec la commande "SUPPRESSION des lignes d'aide" ).

Vous constatez que SYSCAD® a divisé automatiquement meneau et traverse.

Il est nécessaire que les éléments qui doivent être divisés, soient dessinés d'abord.

Avec l'aide de la grille notre façade peut être dessinée très rapidement. Vous pouvez supprimer les coordonnées inutiles et l'élévation peut en outre être encore cotée immédiatement.

5. Étape :Insertion d'une porte simple ouvrant.

Eliminer les deux traverses inutiles.

Activer ensuite la commande REMPLISSAGE.

< ENTREE > pour fin de remplissage

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé. 1. point (Accrochage)

Angle diagonalement opposé

ou < ENTREE > pour élément diagonalement opposé 2. point (Accrochage)

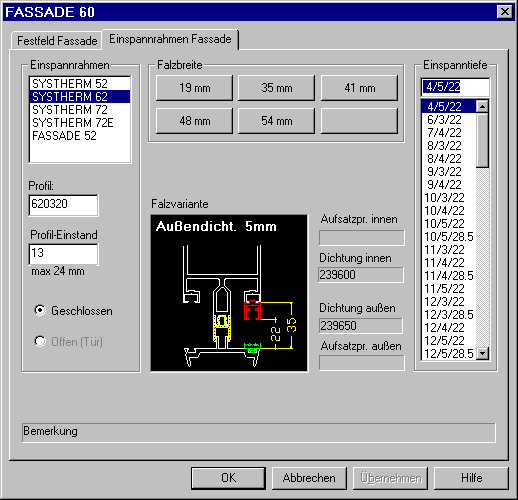

Cliquer sur la case de la Barres d'outils: "cadre de façade insérable". Choisissez le profilé cadre 620320 de la série SYSTHERM 62 .

Ajustez tous les autres paramètres comme le tableau.

Dans le chapitre coupe automatique vous trouverez une explication plus claire sur la profondeur d'insertion et profilé insérable.

Fin de remplissage < cadre insérable >

Profilé <620320>

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé.

< ENTREE > pour fin de remplissage

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé.

Le cadre d'insertion de notre porte est dessiné mais nous devons éliminer le profilé horizontal inférieur. Auparavant modifier l'assemblage d'onglet bas en assemblage vertical passant.

Veuillez choisir dans la Barres d'outils: COUPE AUTOMATIQUE, la case OPTIONS, puis la commande JONCTION TRANSVERSALE.

Commande: whc_verb

Choix du profilé : 1.Cliquer sur un profilé

Choix du profilé : 2. Cliquer sur un profilé

Point ou Entrée pour fin: cliquer dans la case jusqu'à ce que la variante souhaitée apparaisse, confirmer ensuite.

Dans ces cadres insérables ouverts, nous pouvons maintenant y dessiner une porte. Appelez la commande REMPLISSAGE.

< RETURN > pour fin de remplissage

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé. 1. point (Accrochage)

Angle diagonalement opposé

ou < ENTREE > pour élément diagonalement opposé 2. point (Accrochage)

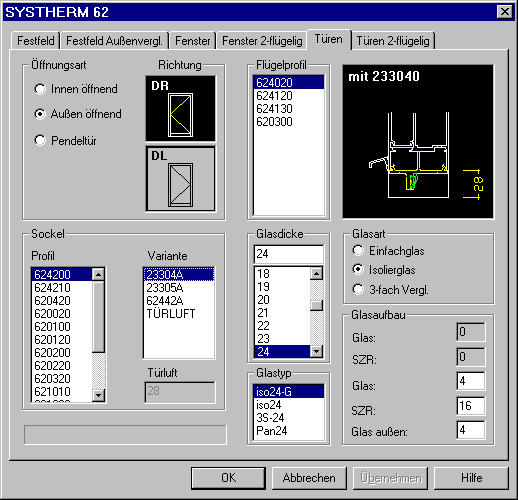

Cliquer dans la Barres d'outils: sur le registre "portes". Les paramètres de la Barres d'outils: doivent être ajustés pour correspondre au modèle.

< ENTREE > pour fin de remplissage

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé.

La porte est dessinée, le résultat sur votre écran AutoCAD doit correspondre à celui de l'image suivante.

Nous avons dessiné d'abord un cadre d'insertion dans notre façade puis ouvert celui-ci en supprimant le profilé inférieur.

Nous avons auparavant ajusté les assemblages du cadre d'insertion.

Nous avons rempli par SYSCAD ® ce cadre avec une porte simple ouvrant.

6. Étape :Cadre d'insertion pour Fenêtre O-B SYSTHERM ® 62.

Appelez la commande REMPLISSAGE.

< RETURN > pour fin de remplissage

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé. 1. point (sans Accrochage)

Choisissez maintenant dans la Barres d'outils:, suivant la procédure du programme porte le "cadre d'insertion SYSTHERM 62", le profilé cadre 620600 (ouverture à l'intérieur) et un profilé de compensation de 13mm. La profondeur d'insertion est libre.

Fin de remplissage < cadres d'insertion >

Profilé <620600>

1. Désigner un angle (en bas à gauche)

ou un point dans un contour fermé 2. Désigner un point sans le mode accrochage

Fin de remplissage < cadres d'insertion >

Profilé <620600>

1. Désigner un angle (en bas à gauche)

ou un point dans un contour fermé:

Le cadre d'insertion est dessiné maintenant dans deux zones à remplir de la façade. Le programme REMPLISSAGE apparaît à nouveau suivant la dernière demande, mais vous pouvez toujours changer pour d'autres types de remplissage.

< RETURN > pour fin de remplissage

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé. 1. point (sans Accrochage)

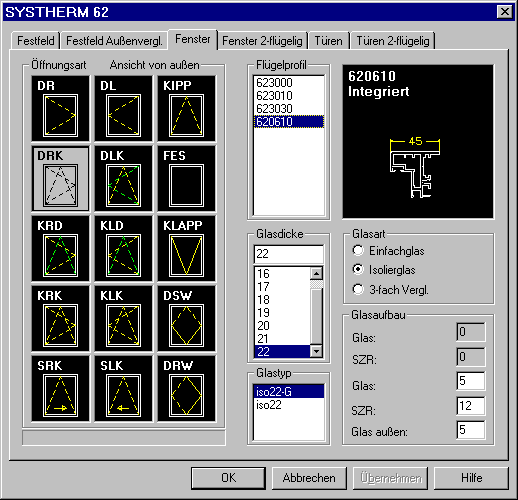

Les paramètres doivent être ajustés suivant cette Barres d'outils:.

La façade ainsi dessinée devrait correspondre à l'image suivante.

Nous avons deux fenêtres O.B. dans une façade, après avoir d'abord dessiné des cadres d'insertion SYSTHERM® et équipé ceux-ci d'une fenêtre.

Le programme REMPLISSAGE travaille sur deux niveaux. Si vous avez défini un type de remplissage, vous pouvez faire d'autres remplissages avec ce même réglage, une fois le mode entrée confirmer le remplissage est arrêté.

Alors, vous êtes au niveau le plus bas du programme REMPLISSAGE et vous pouvez définir un autre type de remplissage, sans devoir quitter tout à fait le programme.

7. Étape :remplissage fixe

Remplir les cinq autres zones de cet exemple avec des châssis fixes. Appelez le programme REMPLISSAGE du menu déroulant "HUECK-Hartmann ".

< ENTREE > pour fin de remplissage

1. Désigner un angle (en bas à gauche)

ou un point dans un contour fermé cliquer dans une des zones fixes

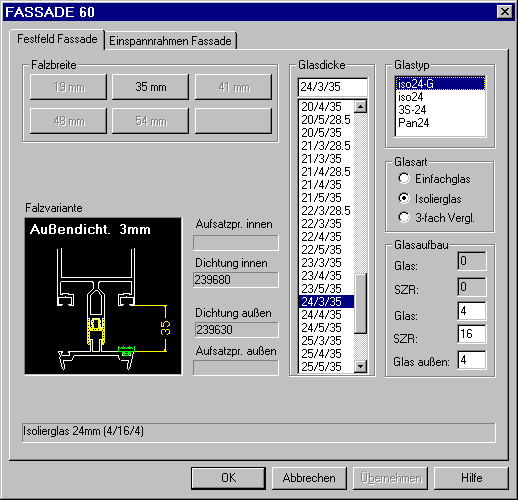

Choisir dans la Barres d'outils:, le registre "façade fixe" et ajustez les paramètres suivant l'illustration.

Fin de remplissage < fixe >

Définition du remplissage<24/6,12,6>

1. Désigner un angle (en bas à gauche)

ou un point dans un contour fermé Montrer un point dans la zone suivante etc.

usw.

Fin de remplissage < fixe >

Définition du remplissage<24/6,12,6>

1. Désigner un angle (en bas à gauche)

ou un point dans un contour fermé Montrer un point dans la dernière zone.

Fin de remplissage < fixe >

Définition du remplissage<24/6,12,6>

1. Désigner un angle (en bas à gauche)

ou un point dans un contour fermé:

< ENTREE > pour fin de remplissage

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé.

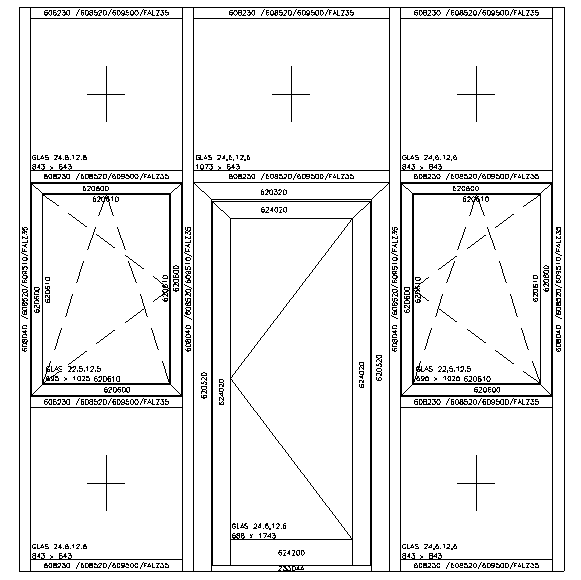

La façade ainsi définie devrait être identique au modèle (calque WHC Glas et lignes d'aide supprimés).

8. Étape: fixer les profilés serreur et capot

Après avoir défini les remplissages d'une élévation, vous devez sur cette façade fixer les profilés serreur et capot. Appelez dans la Barres d'outils: COUPE AUTOMATIQUE correspondante.

Fixer d'abord les profilés serreur et capot pour toutes les traverses. Pour cela capturer les traverses par une fenêtre (de gauche à droite).

Après le choix des profilés serreur 608520 et capot 609500, l'annonce suivante apparaît “10 profilés en 608520 609500 chargés„.

Procéder de la même façon pour les meneaux et choisir le profilé serreur 608520 et le capot 609510.

9. Étape: Assemblage des traverses

Vous devez encore indiquer pour les façades, l'assemblage des traverses.

Choisir dans la Barres d'outils: COUPE AUTOMATIQUE la commande ASSEMBLAGE DE TRAVERSE - CHOIX du PROFILÉ et capturer sur votre élévation les traverses concernées par une fenêtre.

La Barres d'outils: suivante apparaît après le choix des objets :

Choisissez la variante souhaitée. Avec les profilés, pour lesquels aucune variante de traverse n'existe, une flèche rouge apparaît.

Ensuite, SYSCAD®annonce : “20 variantes d'assemblage 06VD 3 installées„

Dans cet exemple vous avez vu :

Nous reprendrons cet exemple plus tard. Si vous n'enchaînez pas immédiatement sur les prochains exemples, sauvegarder ce travail.
