Isolation dans un contour

Barres d'outils: SYSCAD-Environnement oder

Génère une isolation thermique représentée par des boucles ( Polyligne ) dans un contour en polyligne.

Le premier point montre le contour à remplir. Le deuxième point détermine la direction des boucles de l' isolation. Appuyer sur la touche entrée pour valider une représentation des boucles à l' horizontale.

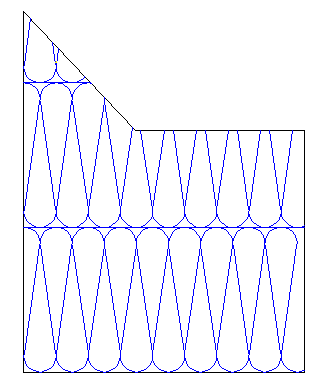

Exemple:

Attention:

Vous pouvez ajuster la hauteur des boucles d' isolation par le menu déroulant Hueck-Hartmann dans la CONFIGURATION sous Syscad variable. La valeur doit être supérieure à 0. La valeur 50 correspond à une hauteur de l' isolation de 50mm.

Alternativement vous pouvez cliquer mais aussi pendant l'allègue de la direction pour l'isolation avec le bouton de souris droit. Dans le box de dialogue apparaissant, vous cherchez la variable pour la hauteur d'aiguisage.

La hauteur d'isolation ou bord de référence peuvent être transformées avec le double-clic.
