Remplissage

Barres d'outils: SYSCAD Coupe Automatique

Vous pouvez utiliser le programme REMPLISSAGE pour des fenêtres, portes, vitrages fixes ou profilés à insérer dont l' épaisseur de remplissage est définie.

Cliquez à l' intérieur de la surface à traiter ou pointez les coins avec CAPTURE. Après contrôle de la série de profilés cadre la Barres d'outils: de "remplissage" apparaît.

Attention :

Le programme qui recherche le contour prend en considération seulement les profilés. Si le contour est ouvert, fermer celui-ci avec une ou plusieurs lignes auxiliaires (voir chapitre 10).

Le programme REMPLISSAGE travaille sur deux niveaux avec les variantes ZONE FERMEE et FENETRE. Sur le premier niveau, SYSCAD® reconnaît les profilés qui bordent la zone et vous propose un choix rationnel de remplissages possibles.

Ce niveau dès la commande permet le remplissage

Pointez en premier le coin bas à gauche

ou un point dans la zone à traiter.

Sur le deuxième niveau, vous pouvez choisir une variante de remplissage. Cette variante est valable pour toutes les zones qui suivent jusqu'à ce que vous confirmiez une fois. Ce deuxième niveau est reconnaissable au texte de commande. Exemple : la variante ZONE FERMEE correspond à un remplissage choisi. Si vous voulez changer de remplissage vous devez interrompre le programme REMPLISSAGE par deux fois .

Fin de remplissage

Composition du remplissage <22 / 5,12,5>

Pointez en premier le coin bas à gauche

ou un point dans la zone à traiter.

Variantes:

Zone fixe

Zone fixe vitrée de l'extérieur

Fenêtre

Fenêtre 2 vantaux

Portes

Portes 2 vantaux

Façades

Façades avec cadres insérables

Après la définition des remplissages vous pouvez sélectionner les ferrures. (seulement HUECK HARTMANN) Cette option peut être désactivée avec la Barres d'outils: VARIABLE SYSCAD et liste de coupe.

Choix souhaité. Seules les variantes du catalogue sont proposées.

Augmentation de 50% du poids total de l' ouvrant pour les parcloses, renforts, joints, etc.

Poids du vitrage 2,5 kg /m2 /mm.

Le programme propose de placer la poignée à mi-hauteur de l'ouvrant. Si la position n' est possible qu' à mi-hauteur, la case de hauteur de la poignée est désactivée.

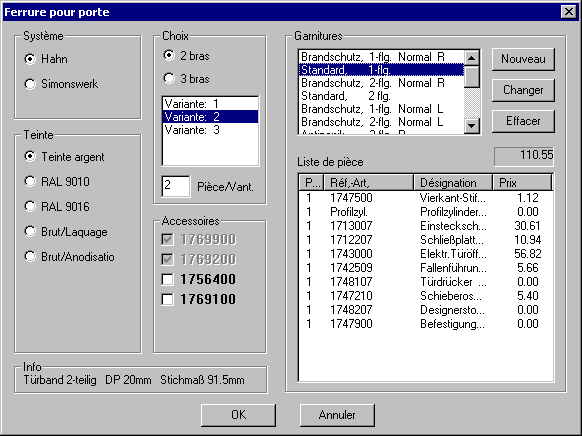

Avec la touche NOUVEAU, vous pouvez mettre de nouvelles garnitures. Avec AUTRE vous changez les garnitures existantes

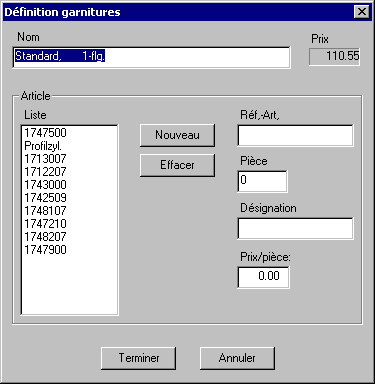

Avec cette Barres d'outils:, vous gérez les articles que vous avez ajoutés à votre assortiment.

Attention : si vous deviez changer la vue avec Autocad® - (par exemple étirer ou modifier l' échelle), le choix des ferrures ne sera pas adapté automatiquement aux nouvelles dimensions. Vous devez dans ce cas annuler le remplissage et redéfinir les ferrures.
