Trame auxiliaire

Barres d'outils: coupe automatique

Permet de générer des axes et cotes extérieures d'une grille, pour la conversion avec le programme ELEVATION TURBO ou pour une position plus rapide par points des cadres ou traverses sur l' élévation.

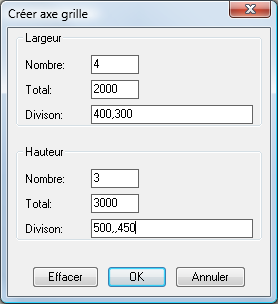

Pour le programme de "Grille d' aide" indiquer les valeurs dans les cases représentées ci-dessous.

Cet exemple vous montre la logique d' entrée.

Nous avons divisé la largeur totale 2000 en quatre parties, la première partie 400,la deuxième partie 300. La troisième et la quatrième partie ne sont pas indiquées, SYSCAD® répartit de manière égale le reste, soit respectivement 650 .

Les hauteurs de la première et la troisième partie sont définies. La deuxième partie est calculée par le programme.

Sans indication de répartition la trame est alors fractionnée de manière égale

Avec la fonction "MODIFIER COTE" et donner la valeur souhaitée, celles-ci peuvent encore être modifiées postérieurement ( procéder respectivement de la gauche vers la droite et / ou du bas vers le haut ! ).
