La nouvelle commande KGL_URSPRUNG divise les tôles, les feuilles et les isolations. De cette manière vous pouvez sauvegarder vos dessins comme copie et préparer la transmission externe. Le dessin original avec les automatismes SYSCAD reste actif. Le dessin au format DXF ou DWG- sous AutoCAD est disponible. (Barre d'outils SYSCAD-Finition-Détail / SYSFLY-Tôle / feuille ou isolation)

•

Elévation de l'intérieur comme copie de l'élévation SYSCAD avec une représentation symbolique des profilés. (Barre d'outils SYSCAD-Liste / SYSFLY-Listeélévation de l'intérieur ") Profilé de cadre et traverse sont sur le calque WHC_RAHMEN_INNEN. Les profilés d'ouvrant et traverse d'ouvrant sur le calque WHC_EINSATZ_INNEN. La symbolisation des ouvertures en trait continu ou caché peut être inversée. La largeur des profilés correspondent à la vue extérieure.

- Acier/2605-12 - coudes de canalisation BA2

- Acier/2605-13 - coudes de canalisation BA3

- Acier/2605-15 - coudes de canalisation BA5

- Acier/2605-110 - coudes de canalisation BA10

- Acier/2605-120 - coudes de canalisation BA20

Sections complètement nouvelles

- Norme liaison / DAST assemblage HEA

- Norme liaison / DAST assemblage HEAA

- Norme liaison / DAST assemblage HEB

- Norme liaison / DAST assemblage HEM

- Norme liaison / DAST assemblage IPE

- Norme liaison / DAST assemblage IPEa

- Norme liaison / DAST assemblage IPEo

- Norme liaison / DAST assemblage IPEv

- S.A.R.L SOYER ./ écrou….

•

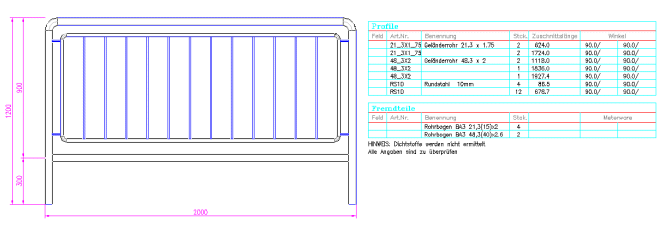

Dans le système des profilés ACIER, de nouveaux coudes de canalisation de la bibliothèque de pièce normalisée sont aussi proposés dans la liste de coupe. Ces coudes de canalisation sont disponibles avec un angle variable (changeant par double clic). De cette manière des nouvelles possibilités sont envisageables dans la préparation du travail des grilles du dessin.
