Izolace do obrysu

Panel nástrojů: SYSCAD Detaily napojení: nebo

Multifunkční lišta: SYSCAD-Napojení -> Skupina Izolace - Dämmung -> nebo Izolace do obrysu

Vytvoří zvláštní šrafy tepelné izolace (Polylinie) uprostřed obrysu z polylinií

První bod určí ohraničující čáru.

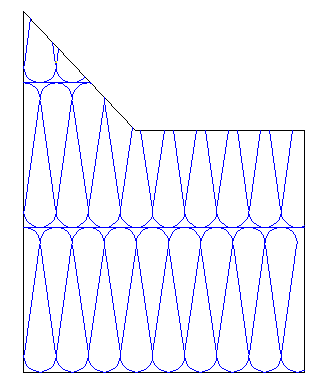

Příklad:

Výška dílčí izolace nebo vztažné hrany mohou být dodatečně změněny dvojitým kliknutím myši.
