Eigenschaften setzen

Werkzeugkasten SYSCAD-Anschluss-Details / Flyout SYSFLY-SYSCAD-Objekte ->

Multifunktionsleiste: SYSCAD-Anschluss -> Normteilbibliothek / Ändern ->

Mit diesem Befehl weisen Sie den Normteilen oder anderen SYSCAD-Objekten benutzerspezifische Eigenschaften zu. Diese Eigenschaften können mit der SYSCAD - TABELLE oder ARX-Beschriftung ausgewertet werden.

Ab der Version SYSCAD 2022 stehen die Eigenschaften direkt in den jeweiligen Objekt-Dialogboxen zur Verfügung. Die Eigenschaften müssen also nicht mehr extern gesetzt werden.

Die gewünschten Eigenschaften der Artikel können dabei vom Anwender selbst festgelegt werden. Drei verschiedene Wertelisten sind dabei einpflegbar.

Starten Sie den Befehl: "Eigenschaften setzen" und wählen ein Objekt z.B. eine Folie aus.

Es öffnet sich folgender Dialog:

•Sie können bis zu 3 eigene Anfragen definieren.

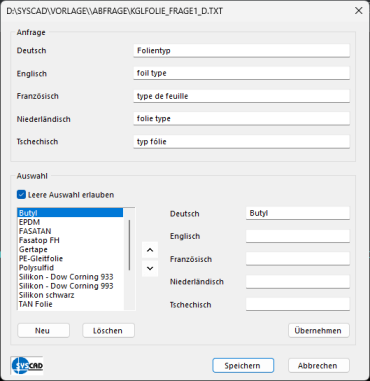

•Mit einem Klick auf "..." gelangen Sie zum "Eigenschaften verwalten" Dialog:

•In diesem Dialog füllen Sie die Anfrage (z.B. Folientyp) nach Ihren Wünschen.

•Als nächstes geben Sie die gewünschten Auswahlmöglichkeiten vor.

•Wählen Sie dazu "Neu" und füllen die Auswahl in den gewünschten Sprachen aus.

•Mit "Übernehmen" wird Ihre Auswahl in die Liste auf der linken Seite des Dialogs eingetragen.

•Mit "Speichern" wird Ihre Abfrage gesichert

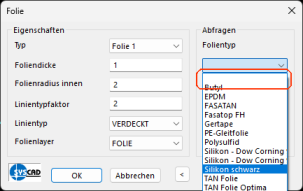

•Wenn Sie bei "Leere Auswahl erlauben" einen Haken setzen:

•Wird im "Objekt-Dialog" eine leere Auswahl bei Ihrer Anfrage möglich sein.

•Der Folien-Dialog mit Ihren Abfragen.

Beispiel für Normteile:

Die Beschriftung kann die zugewiesenen Eigenschaften als Parameter %%w1 / %%w2 / %%w3 ausgeben.
