Glasliste Bestellform / Glasliste 1:1

 Top  Previous  Next



Werkzeugkasten SYSCAD-Schnittgenerierung / SYSFLY Ansicht Glasliste Bestellform oder Glasliste 1:1

Einstellungen und Vorgaben unter: SYSCAD-Variable / Liste / Glasliste

Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Zuschnittsliste -> Glasliste Bestellform oder Glasliste 1:1





Erstellt eine Glasliste aus der Ansicht Ihrer SYSCAD ® - Zeichnung.

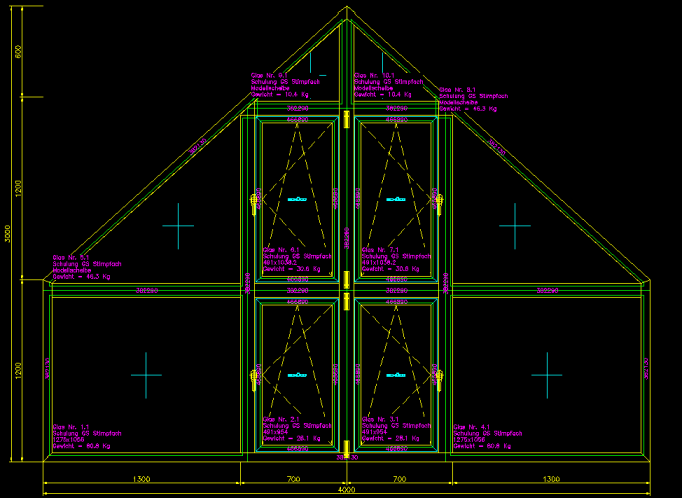

Sie ziehen mit der Angabe von zwei Punkten ein Fenster um die gewünschte Ansicht. Am Fadenkreuz erscheint ein Rechteck, welches die Größe der ersten Seite der Glasliste symbolisch darstellt. Zeigen Sie die Position der Glasliste.

Beispiel:

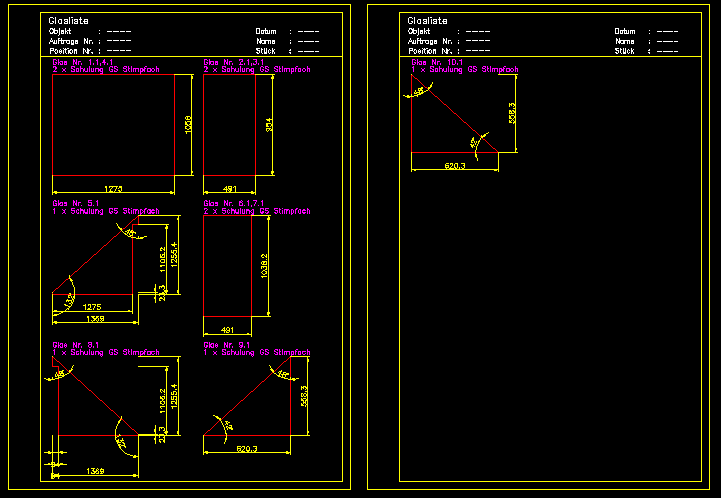

Alle Gläser erscheinen in einem übersichtlichen Format auf einem frei wählbaren Formblatt.

Folgende Parameter können von Ihnen in der Dialogbox SYSCAD-Variable / Liste / Glasliste gesetzt werden:



Glaslistenbreite = beschreibbare Breite des Formblattes



Glaslistenhöhe = beschreibbare Höhe des Formblattes



Glaslistenspalten = Anzahl der Gläser nebeneinander auf dem Formblatt



Glaslistenzeilen = Anzahl der Gläser übereinander auf dem Formblatt



Glaslistenformblatt = Name des Formblattes (Zeichnung muss sich im DWG-Suchpfad befinden)



Breite Glaslistenformblatt = Gesamtbreite des Formblatts incl. Abstand zum nächsten Formblatt





Der Befehl "Glasliste 1:1" Glasliste 1:1 erzeugt die Gläser im Maßstab 1:1.



Wenn die Glasliste nicht auf Ihr Formular passt, erscheint folgende Meldung:

Glasliste Bestellform

Hier ist im Bemaßungsstil die Variable für den Basislinienabstand auf 40 gestellt. Die Maßlinie ist also immer 40mm vom ersten Klickpunkt bei der Bemaßung entfernt. Wenn Sie eine Glasliste erzeugen, wird SYSCAD auch diesen Wert anwenden wollen.

Dafür ist aber dann das Formular zu klein.

Die notwendige Breite wäre 640mm bei 2 Spalten. Entweder Sie ändern den Basislinienabstand (im AutoCAD/BricsCAD Bemaßungstil), die Spaltenbreite der Glasliste oder die Gesamtbreite -> SYSCAD-Variable / Liste / Glasliste).

Höchstwahrscheinlich ist's der Basislinienabstand, der bei ihnen unabsichtlich zu groß geraten ist. DIMDLI heißt diese Variable. Der "normale" Wert wäre 7. Dann sollte es wieder passen.
