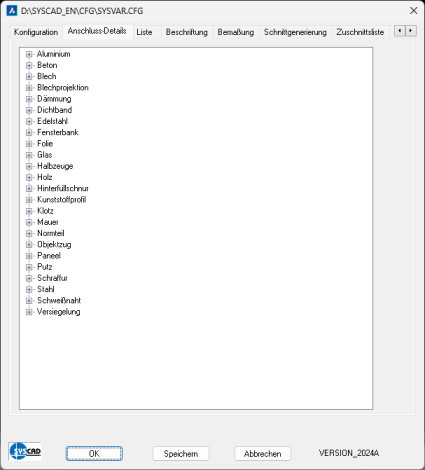

SYSCAD-Variable Anschluss-Details
|
Benennung
|
Vorgabewert
|
zusätzl. Erklärung
|
ab Version
|
 Aluminium
|
Konturrlayer
|
SYS_AL_CONT
|
|
|
|
Schraffurlayer
|
SCHRAFF
|
|
|
|
Schraffur-Muster
|
ANSI31
|
|
|
|
Schraffurabstand
|
1.0000
|
|
|
|
Winkel
|
0.0000
|
|
2015
|
|
Dichte
|
2.7000
|
für die Ermittlung von Blechgewichten
|
|
|
Abkürzung
|
|
Z.B. AL für die Beschriftung
|
|
|
Hintergrundfarbe
|
0
|
0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer
|
2020
|
|
|
|
|
|
Beton
|
Konturlayer
|
BETON
|
|
|
|
Schraffurlayer
|
SCHRAFF
|
|
|
|
Schraffur-Muster
|
ANSI33
|
|
|
|
Schraffurabstand
|
5.0000
|
|
|
|
Winkel
|
0.0000
|
|
2014
|
|
Betonfase
|
0.0000
|
0 für keine Fase
|
|
|
Dicke
|
80.0000
|
für Objektzug
|
2012
|
|
Hintergrundfarbe
|
0
|
0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer
|
2020
|
|
|
|
|
|
Blech
|
Konturlayer
|
BLECH
|
|
|
|
Konturlayer Aluminium
|
ALUBLECH
|
|
|
|
Konturlayer Stahl
|
STAHLBLECH
|
|
|
|
Konturlayer Edelstahl
|
EDELSTAHL
|
|
|
|
Nur eigenes Blechmaterial anzeigen
|
0
|
0 = NEIN
|
2022
|
|
Blechdicke
|
2.0000
|
|
|
|
Abrundradius
|
2.0000
|
|
|
|
Layer Sichtflächenkontur
|
GESTR
|
|
|
|
Abstand Sichtflächenkontur
|
2.0000
|
|
|
|
Sichtflächenkontur scharfkantig
|
1
|
|
|
|
Sichtflächenkontur Stirnseite
|
0
|
|
|
|
Nachkommastellen ARX-Beschriftung Länge
|
1
|
|
|
|
Nachkommastellen ARX-Beschriftung Dicke
|
1
|
Achtung: Hier wird aufgerundet. Aus 1.5 wird 2, wenn diese Variable auf 0 steht.
|
|
|
Berechnung Abwicklung nach neutraler Faser
|
0
|
Berechnung mit dem Korrekturfaktor K oder nach der neutralen Faser. Wirkt sich nur auf die Beschriftung aus, nicht auf die Abwicklung.
|
|
|
Unsichtbare Kante zeichnen
|
1
|
Unsichtbare Kanten in der Blechabwicklung
|
2017
|
|
|
|
|
|
Blechprojektion
|
Konturlayer
|
UMRISS035
|
|
|
|
Unsichtbare Kanten zeichnen?
|
1
|
|
|
|
Layer unsichtbare Kanten
|
VERDECKT
|
|
|
|
Lichtkanten zeichnen?
|
1
|
|
|
|
Layer Lichtkanten
|
UMRISS018
|
|
|
|
|
|
|
|
Dämmung
|
Layer
|
DAEMM
|
Layer für die weiche Dämmung
|
|
|
Konturlayer
|
DAEMM
|
Konturlayer für die weiche Dämmung
|
2017
|
|
Dämmung hart
|
DAEMM_HART
|
Layer für die harte Dämmung
|
2012
|
|
Konturlayer
|
DAEMM
|
Konturlayer für die harte Dämmung
|
2017
|
|
Schleifenfaktor
|
4.5000
|
|
|
|
Höhe der Schleifen
|
999.0000
|
|
|
|
Kontur um Dämmung zeichnen
|
1
|
|
|
|
Dicke wie definiert beschriften
|
0
|
|
2022
|
|
|
|
|
|
Dichtband
|
|
|
|
|
Dichtband 1-5
|
Konturlayer1-5
|
DICHTBAND
|
|
2017
|
Dichtband 1-5
|
Schraffurlayer1-5
|
SCHRAFF
|
|
2017
|
Dichtband 1-5
|
Schraffur-Muster1-5
|
ANSI37
|
|
2017
|
Dichtband 1-5
|
Schraffurabstand1-5
|
0.8000
|
|
2017
|
Dichtband 1-5
|
Winkel1-5
|
0.0000
|
|
2017
|
|
|
|
|
|
|
Verhältnis Tiefe / Breite
|
2.0000
|
Gilt als Vorgabewert beim Dichtband im Rechteck
|
|
|
Dichtband orthogonal
|
1
|
|
|
|
|
|
|
|
Edelstahl
|
Konturlayer
|
SYS_CN_CONT
|
|
|
|
Schraffurlayer
|
SCHRAFF
|
|
|
|
Schraffur-Muster
|
STEEL
|
|
|
|
Schraffurabstand
|
1.0
|
|
|
|
Winkel
|
0.0000
|
|
2015
|
|
Dichte
|
7.83
|
für die Ermittlung von Blechgewichten
|
|
|
Abkürzung
|
|
z.B. NIRO für Beschriftung
|
|
|
Hintergrundfarbe
|
0
|
0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer
|
2020
|
|
|
|
|
|
Fensterbank
|
Konturlayer
|
FBANK
|
|
|
|
Schraffurlayer
|
SCHRAFF
|
|
|
|
Schraffur-Muster
|
ANSI32
|
|
|
|
Schraffurabstand
|
1.0000
|
|
|
|
Winkel
|
0.0000
|
|
2014
|
|
Dicke
|
25.0000
|
für Objektzug
|
2012
|
|
Hintergrundfarbe
|
0
|
0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer
|
2020
|
|
|
|
|
|
Folie
|
|
|
|
|
Folie 1
|
Konturlayer
|
FOLIE
|
|
|
Folie 1
|
Foliendicke
|
2.0000
|
|
|
Folie 1
|
Folienradius
|
2.0000
|
|
|
Folie 1
|
Linientyp
|
VERDECKT
|
|
|
Folie 1
|
Linientypfaktor
|
2.0000
|
|
|
Folie 1
|
Folienname 1
|
|
|
|
|
|
|
|
|
Folie 2-5
|
Konturlayer2-5
|
FOLIE_02
|
Variante 2-5 der Folie
|
|
Folie 2-5
|
Foliendicke 2-5
|
3.0000
|
|
|
Folie 2-5
|
Folienradius 2-5
|
3.0000
|
|
|
Folie 2-5
|
Linientyp2-5
|
VERDECKT2
|
|
|
Folie 2-5
|
Linientypfaktor2-5
|
2.0000 bzw. 3.0000 usw.
|
Variante 2-5 der Folie
|
|
Folie 2-5
|
FolienName 1-5
|
|
Kurzbezeichnung der Folie in der Dialogbox
|
2018
|
|
|
|
|
|
|
Nachkommastellen ARX-Beschriftung Länge
|
1
|
|
|
|
Nachkommastellen ARX-Beschriftung Dicke
|
1
|
Achtung: Hier wird aufgerundet. Aus 1.5 wird 2, wenn diese Variable auf 0 steht.
|
|
|
|
|
|
|
Glas
|
Glaslänge
|
50.0000
|
|
|
|
Layer Glas
|
FUELLUNG
|
|
|
|
Abstand der Glasschraffur
|
1.0000
|
0 für keine
|
|
|
Layer Glasschraffur
|
FUELLUNG
|
|
|
|
Einfachglas schraffieren
|
1
|
|
|
|
Layer Füllungskreuz
|
FUELLUNGSKREUZ
|
|
|
|
Blockname für Randverbund Glas
|
GLASVERBUND_
|
Beim Glasmaß 24 wird z.B. der Block GLASVERBUND_24 eingefügt.
|
|
|
Glasfase
|
1.0000
|
|
|
|
Layer Glasfolie
|
GLASFOLIE
|
|
|
|
Glasfoliendicke
|
0.2000
|
|
|
|
Einfügelayer
|
GLAS
|
|
|
|
Block erzeugen
|
1
|
Wenn 1 oder Ja, werden die Gläser als Block erzeugt und können per Doppelklick geändert werden. Wenn 0 oder Nein, können die Gläser mit dem Befehl Strecken geändert werden.
|
|
|
Beschriftung
|
0
|
0 = ohne Text, 1 = Text rechts, 2 = Text links, 3 = Text mitte
|
2019
|
|
|
|
|
|
Halbzeuge
|
Alternatives Halbzeugprogramm
|
0
|
Damit erhalten Sie schraffierte, aber nicht intelligent beschriftbare Stahl-Halbzeuge
|
|
|
Konturlayer
|
PROFIL
|
|
|
|
Schraffurlayer
|
SCHRAFF
|
|
|
|
Schraffur-Muster
|
STEEL
|
|
|
|
Schraffurabstand
|
1.0000
|
|
|
|
Objektlayer Mitte
|
MITTE
|
|
|
|
|
|
|
|
Holz
|
Konturlayer
|
SYS_WO_CONT
|
|
2015
|
|
Schraffurlayer
|
SYS_WO_HATCH
|
|
2015
|
|
Schraffur-Muster
|
ANSI32
|
|
2015
|
|
Schraffurabstand
|
1.0000
|
|
2015
|
|
Winkel
|
0.0000
|
|
2015
|
|
Hintergrundfarbe
|
0
|
0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer
|
2020
|
|
|
|
|
|
Hinterfüllschnur
|
Konturlayer
|
DICHTBAND
|
|
|
|
Schraffurlayer
|
SCHRAFF
|
|
|
|
Schraffur-Muster
|
ANSI32
|
|
|
|
Schraffurabstand
|
1.0000
|
|
|
|
Winkel
|
0.0000
|
|
2015
|
|
|
|
|
|
Kunststoffprofil
|
Konturlayer
|
KPROFIL
|
|
|
|
Schraffurlayer
|
SCHRAFF
|
|
|
|
Schraffur-Muster
|
ANSI37
|
|
|
|
Schraffurabstand
|
1.0000
|
|
|
|
Winkel
|
0.0000
|
|
2015
|
|
Abrundradius
|
0.0000
|
|
|
|
Hintergrundfarbe
|
0
|
0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer
|
2020
|
|
|
|
|
|
Klotz
|
Konturlayer
|
KLOTZ
|
|
|
|
Beim Einfügen drehen
|
1
|
|
|
Klotz 1-8
|
Konturlayer 1-8
|
KLOTZ
|
für die eigenen Klotzvarianten (5-8 mit SYSCAD 2020)
|
2012/2020
|
Klotz 1-8
|
Schraffurlayer 1-8
|
SCHRAFF
|
s.o.
|
2012/2020
|
Klotz 1-8
|
Schraffur-Muster 1-8
|
ANSI31
|
s.o.
|
2012/2020
|
Klotz 1-8
|
Schraffurabstand 1-8
|
5.0000
|
s.o.
|
2012/2020
|
Klotz 1-8
|
Winkel 1-8
|
0.0000
|
|
2014/2020
|
Klotz 1-8
|
Aliasname 1-8
|
|
Anzeigename in der Dialogbox
|
2021
|
|
|
|
|
|
Leimbinder
|
Schraffur-Muster
|
ANSI31
|
|
2014
|
|
Schraffurabstand
|
5.0
|
|
2014
|
|
Winkel
|
135
|
|
2014
|
|
|
|
|
|
Mauer
|
Konturlayer
|
MAUER
|
|
|
|
Schraffurlayer
|
SCHRAFF
|
|
|
|
Schraffur-Muster
|
ANSI31
|
|
|
|
Schraffurabstand
|
5.0000
|
|
|
|
Winkel
|
0.0000
|
|
2014
|
|
Dicke
|
100.000
|
für den Objektzug
|
2012
|
|
Hintergrundfarbe
|
0
|
0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer
|
2020
|
|
|
|
|
|
Normteil
|
Normteil beim Einfügen drehen
|
0
|
|
|
|
ISO anzeigen
|
0
|
wenn 0,wird DIN angezeigt
|
2011
|
|
Länge = 0
|
0
|
Wenn 1, dann wird die Länge nicht beschriftet
|
2013
|
|
nicht Abdecken
|
0
|
wenn 1, dann wird in der CAD-Bibliothek immer NEIN vorgeschlagen
|
2011
|
|
Pfad eigene Dateien
|
|
für eigene Blöcke
|
2012
|
|
Vorgabeverzeichnis
|
|
Verzeichnis für die Beschriftungseinstellungen
|
2012
|
|
Doppelklick übernimmt die Vorgabe
|
0
|
Die Vorgabe für das nächste Normteil wird auch bei Doppelklick auf ein bestehendes Normteill übernommen
|
2021
|
|
Text Anzeigevariante 1 - 5
|
|
|
2021
|
|
|
|
|
|
Objektzug
|
Layer unsichtbare Kanten
|
GESTR
|
|
2012
|
|
Überstand von Hilfslinien
|
5.0000
|
|
2012
|
|
Layer Toleranzlinien
|
GESTR
|
|
2020
|
|
Toleranz "+"
|
0.0000
|
|
2020
|
|
Toleranz "-"
|
5.0000
|
|
2020
|
|
|
|
|
|
Paneel
|
Blockname
|
PANEEL_
|
|
|
|
Einfügelayer
|
PANEEL
|
|
|
|
Block erzeugen
|
1
|
|
|
|
Beschriftung
|
0
|
0 = ohne Text, 1 = Text rechts, 2 = Text links, 3 = Text mitte
|
2019
|
|
|
|
|
|
Putz
|
Konturlayer
|
PUTZ
|
|
|
|
Schraffurlayer
|
SCHRAFF
|
|
|
|
Schraffur-Muster
|
AR-CONC
|
|
|
|
Schraffurabstand
|
0.1000
|
|
|
|
Winkel
|
0.0000
|
|
2014
|
|
Dicke
|
10.0000
|
|
2012
|
|
Hintergrundfarbe
|
0
|
0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer
|
2020
|
|
|
|
|
|
Schraffur
|
Layer Schraffur
|
SCHRAFF
|
|
|
Schraffur 1-8
|
Konturlayer1-8
|
PROFIL
|
|
|
Schraffur 1-8
|
Schraffurlayer1-8
|
SCHRAFF
|
|
|
Schraffur 1-8
|
Schraffur-Muster 1-8
|
ANSI31
|
|
|
Schraffur 1-8
|
Schraffurabstand 1-8
|
1.0000
|
|
|
Schraffur 1-8
|
Winkel 1-8
|
0.0000
|
|
|
Schraffur 1-8
|
Dicke 1-8
|
50.0000
|
für den Objektzug
|
2012
|
Schraffur 1-8
|
Hintergrundfarbe 1-8
|
0
|
0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer
|
2020
|
Schraffur 1-8
|
Aliasname 1-8
|
|
Anzeigename in der Dialogbox
|
2021
|
|
|
|
|
|
Stahl
|
Konturlayer
|
SYS_ST_CONT
|
|
|
|
Schraffurlayer
|
SCHRAFF
|
|
|
|
Schraffurmuster
|
STEEL
|
|
|
|
Schraffurabstand
|
1.0000
|
|
|
|
Winkel
|
0.0000
|
|
2015
|
|
Dichte
|
7.8300
|
für die Ermittlung von Blechgewichten
|
|
|
Abkürzung
|
|
Z.B. ST für Beschriftung
|
|
|
Hintergrundfarbe
|
0
|
0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer
|
2020
|
|
|
|
|
|
Schweißnaht
|
Konturlayer
|
SCHWEISSNAHT
|
|
|
|
Schweißnahtbreite
|
3.0000
|
|
|
|
Abstandsfaktor
|
0.5000
|
|
|
|
Faktor Ausbuchtung
|
0.2500
|
|
|
|
Schraffurlayer
|
SCHWEISSNAHT
|
|
|
|
Bemaßungsstil Schweißsymbol
|
SCHNITT1_5
|
|
|
|
Layer Bemaßung Schweißymbol
|
BEMASS
|
|
|
|
Linientyp Bezugslinie
|
VERDECKT
|
|
2016
|
|
|
|
|
|
Versiegelung
|
|
|
|
|
Versiegelung1-5
|
Konturlayer1-5
|
SILIKON
|
|
2017
|
Versiegelung1-5
|
Schraffurlayer1-5
|
SCHRAFF
|
|
2017
|
Versiegelung1-5
|
Schraffur-Muster1-5
|
DOTS / 2-5 ANSI31
|
|
2017
|
Versiegelung1-5
|
Schraffurabstand1-5
|
0.8000 / 2-5 1.0000
|
|
2017
|
Versiegelung1-5
|
Winkel1-5
|
0.0000
|
|
2017
|
|
|
|
|
|
|
Verhältnis Tiefe / Breite
|
1.0000
|
Gilt als Vorgabewert bei der Versiegelung Neu
|
|
|
Versiegelung orthogonal
|
1
|
Verhalten wie bis zu Version 2000.13
|
|
|
|
|
|
|
können Sie die Einstellungen für die aktuelle Zeichnung übernehmen. Mit
verlassen Sie die Dialogbox, ohne dass die gemachten Änderungen wirksam werden. Mit
werden Ihre Änderungen in der Konfigurationsdatei von SYSCAD
