SYSCAD-Variable Beschriftung
|
Benennung
|
Vorgabewert
|
zusätzl. Erklärung
|
ab Version
|
 Bemaßung
|
Layer Bemaßung Vorgabe
|
BEMASS
|
|
|
|
|
|
|
|
Ansicht
|
Bemaßungsstil Ansicht
|
ANSICHT1_10
|
|
|
Ansicht
|
Layer Bemaßung Ansicht
|
BEMASS
|
|
|
Ansicht
|
Abstand erste Maßlinie
|
2.0000
|
Abstand der Maßlinie in der Ansicht- multipliziert mit DIMSCALE
|
2011
|
Ansicht
|
Beschriftungsmaßstab Ansicht
|
|
|
2015
|
Ansicht
|
Bemaßung oben
|
0
|
|
2017
|
|
|
|
|
|
Schnitt
|
Bemaßungsstil Schnitt
|
SCHNITT1_5
|
|
|
Schnitt
|
Bemaßungsstill Schnitt mit Abriss
|
SCHNITT1_5
|
|
|
Schnitt
|
Layer Bemaßung Schnitt
|
BEMASS
|
|
|
Schnitt
|
Abstand erste Maßlinie
|
2.0000
|
Abstand der Maßlinie im Schnitt- multipliziert mit DIMSCALE
|
2011
|
Schnitt
|
Beschriftungsmaßstab Schnitt
|
|
|
2015
|
Schnitt
|
Zusätzliche Bemaßung Schnitt
|
0
|
|
|
Schnitt
|
Zusätzlicher Bemaßungsstil Schnitt
|
|
|
|
Schnitt
|
Zusätzlicher Layer Bemaßung Schnitt
|
BEMASS1_1
|
|
|
Schnitt
|
Zusätzlicher Beschriftungsmaßstab Schnitt
|
|
|
2015
|
|
|
|
|
|
Blech
|
Bemaßungstil Blech
|
|
|
2017
|
Blech
|
Layer Bemaßung Blech
|
BEMASS
|
|
2017
|
Blech
|
Blech scharfkantig vermaßen
|
0
|
|
2017
|
Blech
|
Blechwinkel 90° vermaßen
|
0
|
|
2017
|
Blech
|
Abstand erste Maßlinie
|
1.0000
|
|
2017
|
|
|
|
|
|
Glasliste
|
Bemaßungsstil Glasliste
|
SCHNITT1_1
|
|
|
Glasliste
|
Bemaßungsstil Glasliste M1:1
|
ANSICHT1_10
|
|
2013
|
Glasliste
|
Layer Bemaßung Glasliste
|
BEMASS
|
|
|
Glasliste
|
Beschriftungsmaßstab Glasliste
|
|
|
2015
|
|
|
|
|
|
Profil
|
Bemaßungsstil Profil
|
SCHNITT1_5
|
für Befehl Profil vermaßen und Blockvermaßung
|
|
Profil
|
Layer Bemaßung Profil
|
BEMASS
|
für Befehl Profil vermaßen und Blockvermaßung
|
|
Profil
|
Beschriftungsmaßstab Profil
|
|
|
2015
|
|
|
|
|
|
Führungslinie
|
Bemaßungsstil Führungslinie
|
SCHNITT1_5
|
|
2013
|
Führungslinie
|
Layer Führungslinie
|
BEMASS
|
|
2013
|
Führungslinie
|
Textlayer
|
BEMASS
|
|
|
Führungslinie
|
Text abdecken
|
0
|
|
|
Führungslinie
|
Beschriftungsmaßstab Führungslinie
|
|
|
2015
|
|
|
|
|
|
Bemaßung 1-15
|
Bemaßungsstil 1-15
|
|
|
2015
|
Bemaßung 1-15
|
Layer Bemaßung 1-15
|
|
|
2015
|
Bemaßung 1-15
|
Beschriftungsmaßstab 1-15
|
|
|
2015
|
|
|
|
|
|
|
Füllungslichte bemaßen horizontal oben
|
0=NEIN
|
Füllungslichte wird von unten vermaßt
|
|
|
Füllungslichte bemaßen vertikal rechts
|
0=NEIN
|
Füllungslichte wird von links vermaßt
|
|
|
|
|
|
|
Bemaßungstext
|
Bemaßungstext1
|
|
|
|
|
Layer1
|
|
|
|
|
Bemaßungstext2
|
|
|
|
|
Layer2
|
|
|
|
|
Bemaßungstext3
|
|
|
|
|
Layer3
|
|
|
|
|
Bemaßungstext4
|
|
|
|
|
Layer4
|
|
|
|
|
Bemaßungstext5
|
|
|
|
|
Layer5
|
|
|
|
|
|
|
|
|
Bezugsmaß
|
Maße bei abgerissener Bemaßung unterstreichen?
|
1=JA
|
|
|
|
Abgerissene Bemaßung assoziativ
|
0=NEIN
|
|
|
|
Anzahl der Maßhilfslinien
|
5.0000
|
Hilfslinien beim Vermaßen für den OFANG
|
|
|
|
|
|
|
Höhenkote
|
Bemaßungsfaktor
|
0.0000
|
|
|
|
Anzahl Vornullen
|
1.0000
|
Bei einem Wert von 4, wird +100 dann +0.100
|
|
|
Layer beim Aufruf tauen?
|
0=NEIN
|
|
2019
|
|
Layer beim Aufruf entsperren?
|
0=NEIN
|
|
2019
|
|
Maßändern nur für die Basis erlauben
|
0=NEIN
|
|
2022
|
|
Basismaß unterstreichen
|
1=JA
|
|
2022
|
|
|
|
|
|
Höhenkote (Gruppe)
|
Layer
|
BEMASS
|
|
|
Höhenkote (Gruppe)
|
Blockname
|
HOEKOSYM
|
|
|
Höhenkote (Gruppe)
|
Bemaßungsstil
|
SCHNITT 1_2
|
|
|
Höhenkote (Gruppe)
|
Layer 2
|
BEMASS
|
|
2019
|
Höhenkote (Gruppe)
|
Blockname 2
|
HOEKOSYM2
|
|
2019
|
Höhenkote (Gruppe)
|
Bemaßungsstil 2
|
ANSICHT1_10
|
|
2019
|
Höhenkote (Gruppe)
|
Einfacher Dialog
|
0=NEIN
|
damit können die Auswahlfelder für Layer, Stil etc. ausgeblendet werden
|
2020
|
|
|
|
|
|
Höhenkote (Block)
|
Layer 1
|
BEMASS
|
|
2024
|
Höhenkote (Block)
|
Blockname 1
|
SYSCAD_HKOTE_01
|
|
2024
|
Höhenkote (Block)
|
Skalierfaktor 1
|
1.0000
|
|
2024
|
Höhenkote (Block)
|
Layer 2
|
BEMASS
|
|
2024
|
Höhenkote (Block)
|
Blockname 2
|
SYSCAD_HKOTE_02
|
|
2024
|
Höhenkote (Block)
|
Skalierfaktor 2
|
1.0000
|
|
2024
|
Höhenkote (Block)
|
Nachkomma-Null unterdrücken
|
1
|
|
2024
|
Höhenkote (Block)
|
Dezimalstellen
|
2
|
|
2024
|
|
|
|
|
|
Programm "Schnittbezeichnung"
|
Konturlayer
|
|
|
2013
|
|
Textlayer
|
|
|
2013
|
|
Texthöhe
|
25.0000
|
|
2013
|
|
Verhältnis Texthöhe / Durchmesser
|
2.0000
|
|
2013
|
|
|
|
|
|
Schnittgenerierung - Textoptionen
|
Layer Schnittlinienbezeichnung
|
TEXT
|
|
2020
|
|
Textstil
|
STANDARD
|
|
2020
|
|
Blockname
|
SCHNITTPFEIL
|
|
|
|
Einfügelayer
|
SCHNITTPFEIL
|
|
|
|
Skalierfaktor
|
1.0000
|
|
|
|
Schnittfaktor 1:1
|
1.0000
|
Wenn 0, dann werden Sie nach dem Faktor gefragt.
|
2010SR1
|
|
Schnittfaktor
|
0.0000
|
s.o. - aber für Schnitte mit Abriss
|
2010SR1
|
|
Länge
|
0.0000
|
Wenn 0 -> dann durchgezogen, ansonsten wird die eingegebene Länge auf jeder Seite gezeichnet
|
2011
|
|
Layer Schnittbezeichnung
|
TEXT
|
|
2020
|
|
Textstil
|
STANDARD
|
|
2020
|
|
Abstand Schnitt - Text
|
0.0000
|
|
2021
|

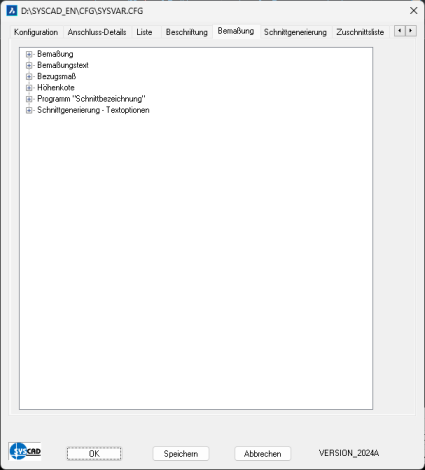

können Sie die Einstellungen für die aktuelle Zeichnung übernehmen. Mit
verlassen Sie die Dialogbox, ohne dass die gemachten Änderungen wirksam werden. Mit
werden Ihre Änderungen in der Konfigurationsdatei von SYSCAD
