XLS 2 Raster

Werkzeugkasten SYSCAD-Schnittgenerierung -> SYSFLY-Hilfsraster ->
Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Hilfsraster ->

Mit dem Befehl "XLS 2 Raster" können Fensterlisten automatisch als Hilfsraster eingefügt werden.

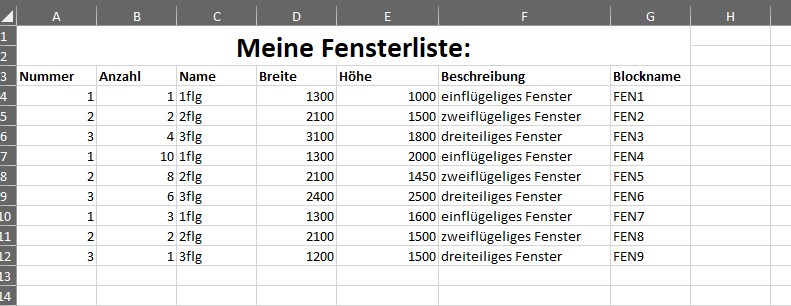

Sie können Fensterlisten wie hier im Beispiel zu sehen verwenden:

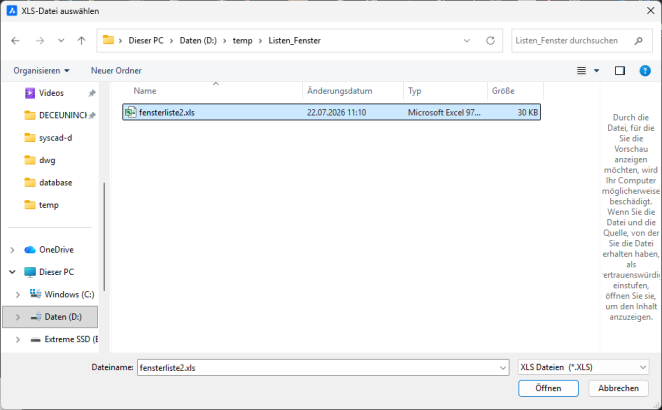

Wenn Sie den Befehl "XLS 2 Raster" ausführen werden Sie gebeten Ihre .xls Datei auszuwählen.

Bitte beachten: Es muss eine .xls Datei gewählt werden. .xlsx Dateien müssen umgewandelt werden.

Anschließend füllen Sie bitte die Dialog-Box aus:

Geben Sie hier bitte die aus Ihrer Excel-Tabelle gewünschten Spalten ein.

Wie im Beispiel zu erkennen "Spalte Breite" entspricht "D".

Mit "Tabellenblattnummer" können Sie innerhalb einer .xls einzelne Tabellen wählen:

"Abstand horizontal" stellt den horizontalen Abstand zwischen den gezeichneten Fenstern in Ihrer Zeichnung ein.

"Anzahl horizontal" stellt ein wie viele Fenster nebeneinander in horizontaler Richtung dargestellt werden.

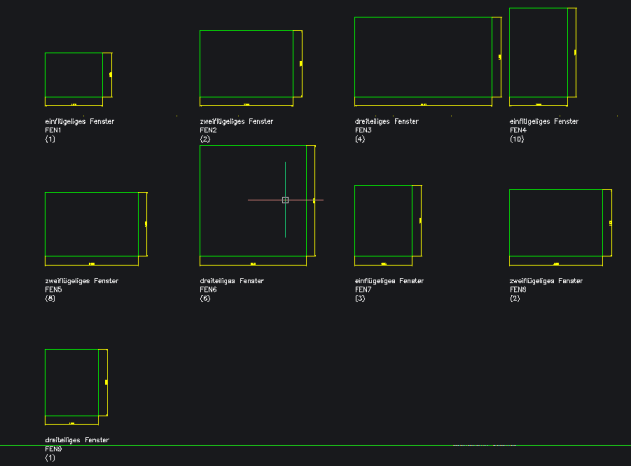

Ergebnis in der Zeichnung:
