Exemple de coupes manuelles et cotes relatives :

Cet exemple doit vous montrer les possibilités du programme de COTE d'ESQUISSE. Vous verrez comment coter avec SYSCAD® des coupes interrompues, la procédure à suivre et comment réparer d'éventuelles erreurs. Vous verrez en outre encore comment on assemble une coupe avec différents profilés.

1. Étape :déterminer un format de dessin.

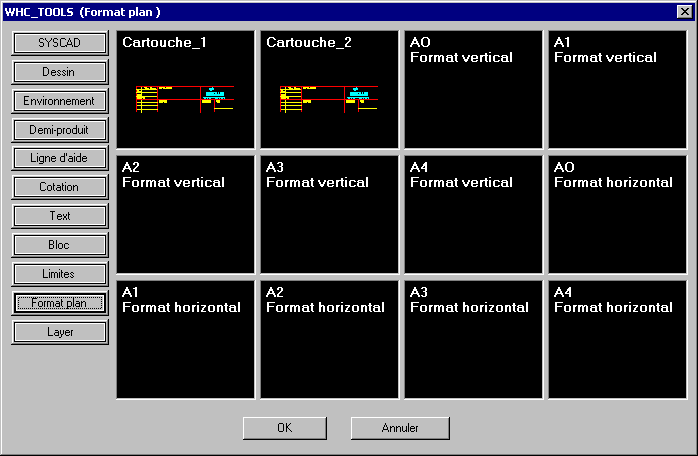

Veuillez appel un nouveau dessin et cliquer dans le menu déroulant FICHIER sur le programme SYSCAD et sur la case FORMAT.

Choisir le format DIN A2 horizontal.

2. Étape :insertion des profilés.

Choisir dans la série SYSTHERM 62, le profilé cadre 620200

Point d'insertion :290,150

Le profilé cadre est inséré.

Insérer avec SYSCAD ® le profilé d'ouvrant 623010 attaché au cadre 620200.

Choix du côté du profilé pour combinaison

ou < ENTREE > pour point d'insertion: Cliquer sur le côté gauche du cadre

Profilé < 620200 > remplissage < O > N

Choix d'une épaisseur de remplissage (11mm - 56mm) :24

Choisir dans la Barres d'outils:, le remplissage "ISO24-g".

Faire un miroir de cette combinaison de profilé.

Appeler dans AutoCAD la commande MIROIR.

Commande : Miroir

Choix des objets :Cadre, Ouvrant et remplissage avec mode d'ouverture

Choix des objets :

Premier point de l'axe de miroir :185,100

Deuxième point 185,200

Suppression des objets d'origine ? <N>n ou

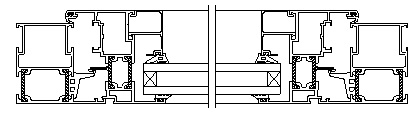

Résultat :

Détail :

Faire un zoom de la partie de dessin droite comme le détail ci dessus.

Supprimer le profilé de cadre :

Commande : supprimer

Choix des objets Cliquer sur le profilé cadre suivant l'exemple

Choix des objets :

Pour remplacer ce profilé insérer un profilé à 135°.

Choisir le profilé de traverse 621610.

Point d'insertion :Cliquer sur un profilé d'ouvrant conformément au croquis (page précédente) avec point d'insertion.

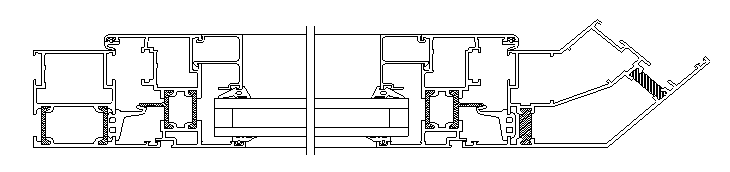

Le résultat sur l'écran AutoCAD devrait correspondre à cette image.

Maintenant faire un miroir de tous les profilés, à l'exception du profilé d'angle "par rapport à l'axe de symétrie du profilé d'angle".

Commande :Miroir

Choix des objets :Choix de tous les éléments avec une fenêtre

Choix des objets :Suppression

Suppression des objets : Cliquer sur le profilé d'angle 135°

Suppression des objets :

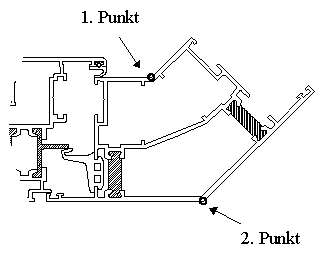

Premier point de l'axe de miroir:1. Point avec accrochage

Deuxième point :2. Point avec accrochage

Suppression des objets d'origine ? < N >n ou

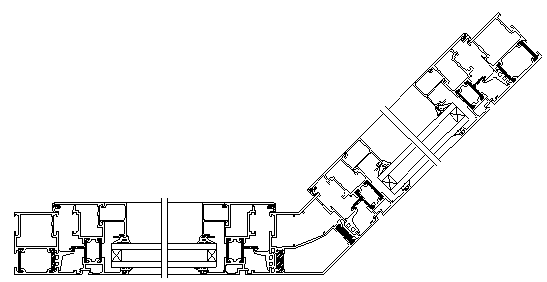

Le résultat devrait se présenter comme suit.

3. Étape : Cotation de la coupe

A l'aide de SYSCAD ® vous pouvez coter maintenant cette coupe. Vous utiliserez pour cela le programme de cotation relative.

Le programme de COTATION RELATIVE permet de coter des coupes interrompues. Dans ce cas, AutoCAD ne peut inscrire les dimensions, parce que la longueur ou la largeur des objets dessinés ne correspond pas aux vraies longueurs ou largeurs.

Appeler le programme COTATION RELATIVE.

Pas de lignes de raccourci trouvées

Définir de nouveaux points de lignes de raccourci

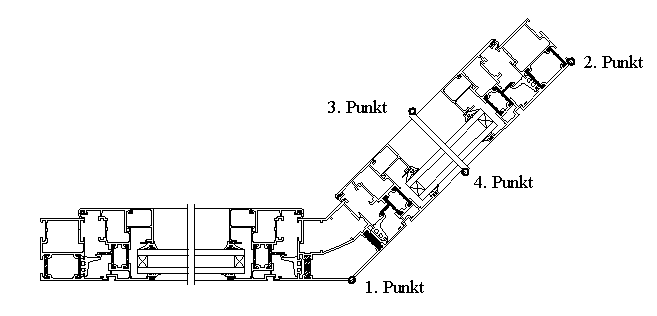

Premier point pour la ligne de raccourci < extrémité > 1. Point

Deuxième point pour la ligne de raccourci < extrémité >:2. Point

Fixer le premier point de la ligne de raccourci < extrémité >:3. Point

Fixer le deuxième point de repère en diagonal < extrémité >:4. Point

Emplacement de la ligne de cotation 485,180

Entrer la valeur de cote relative 2100

SYSCAD ® constate qu'aucune cotation relative ne se trouve sur le dessin et demande de définir la première ligne de cotation relative.

Cette ligne de cotation relative est l'élément le plus important pour la suite de cotation. Si vous ne l'indiquez pas correctement, toute la cotation qui s'en réfère sera fausse.

Fixer une autre cotation relative (O / N) < N >: n ou

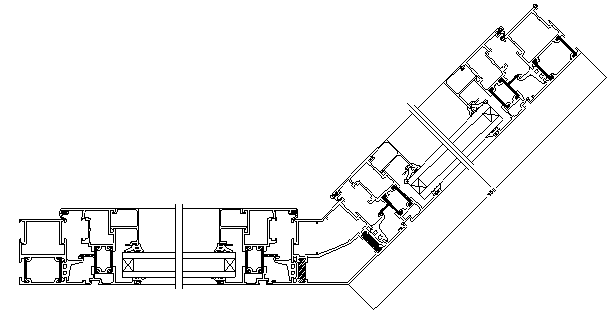

Ainsi, votre écran devrait correspondre à cela:

COTATION RELATIVE : Montrer / en Plus / Suppression / Modifier

COTE RELATIVE : Facteur (1) / Cotation modifiée / Cote / Exit < Exit > Cote

1. Point de la ligne de rappel de cotation < extrémité >1. Départ du remplissage avec accrochage

2. Point de la ligne de rappel de cotation < extrémité >2. Départ du remplissage avec accrochage

Emplacement de la ligne de cotation 430,295

1. Point de la ligne de rappel de cotation / retour < extrémité >1. Départ de l'ouvrant ( accrochage )

2. Point de la ligne de rappel de cotation < extrémité > 2. Départ de l'ouvrant ( accrochage )

Emplacement de la ligne de cotation 385,275

1. Point de la ligne de rappel de cotation / retour < extrémité > 1. Départ du profilé de cadre

2. Point de la ligne de rappel de cotation < extrémité > 2. Départ du profilé de cadre

Emplacement de la ligne de cotation Ligne de cotation du remplissage avec extrémité

1. Point de la ligne de rappel / retour < extrémité>

COTATION RELATIVE : Montrer / en Plus / Suppression / Modifier

COTE RELATIVE : Facteur (1) / Cotation modifiée/ Cotation / Exit < Exit >

Naturellement, vous pourriez compléter avec plus de cotes, mais pour notre exemple trois cotes suffiront.

Vous voyez dans la zone de commande en haut, des COTES RELATIVES : Facteur (1) / cotation…suivant le facteur ( ici = 1 ).

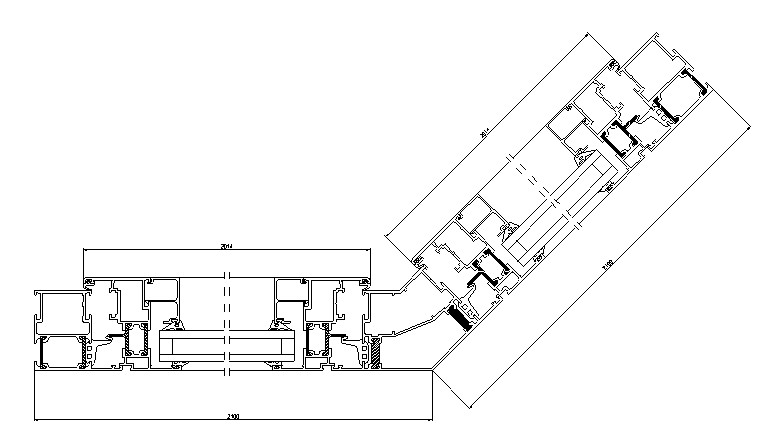

Le résultat jusqu'à ce point :

AutoCAD permet la COTATION puis de finaliser avec l'option ALIGNE, de compléter ou de changer celle-ci.

Vous pouvez coter la coupe horizontale maintenant . Appeler le programme COTATION RELATIVE.

COTATION RELATIVE : Montrer / en Plus / Suppression / Modifier

COTE RELATIVE : Facteur (1) / Cotation modifiée/ Cotation / Exit < Exit > en plus

Premier point pour Cotation relative < extrémité>

Etc.
