Exemple de fenêtre / porte

Avec cet exemple, vous pouvez effectuer exercices et coupes automatiques des différents menus.

Description :

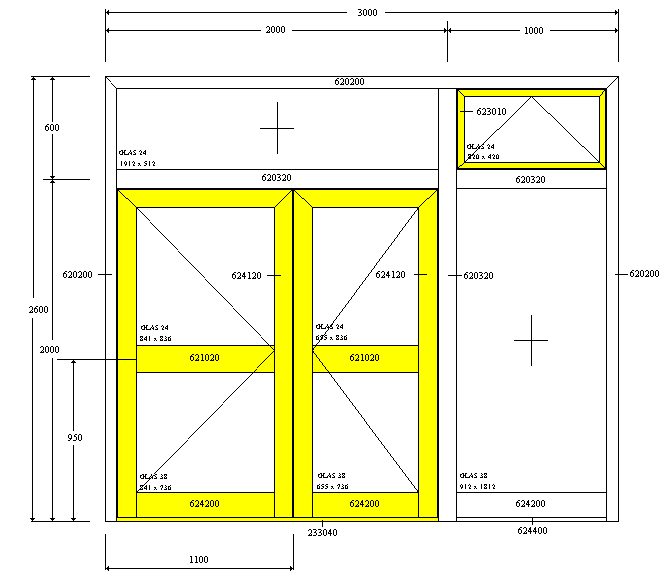

SYSTHERM 62 avec 2 portes ouvrant vers l' extérieur, soufflet et fixe.

Les références des profilés et l' épaisseur du remplissage sont issues de l' élévation.

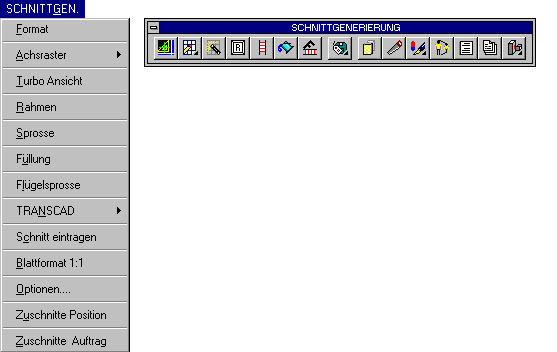

1Choisir le programme COUPE AUTOMATIQUE de la série SYSTHERM 62 sur le menu déroulant. Vous choisissez toutes les autres commandes soit de la Barres d'outils:, soit du menu déroulant COUPE AUTOMATIQUE.

2. Avec menu FORMAT définir la taille du plan et l' échelle de l' élévation. Cliquer avec la souris sur la case choisie "A0" et " Ech 1:10". Lors de l' insertion le format A0 est alors agrandi ( x 10 ) soit : 11890, 8410.

3. Avec le programme " CADRE " nous dessinons, par exemple, un contour ouvert. ( Dans cet exemple nous renonçons à la possibilité d' utiliser une trame auxiliaire, pour vous montrer l' option du point de référence. Dans le prochain exemple, nous utiliserons alors les avantages de la trame.)

Positionner les points dans le sens des aiguilles d' une montre ( sauf cas particulier ). Vous fixez au choix le premier point (P1) sur le dessin.

Commande : cadre

La Barres d'outils: "profilé de cadre" apparaît. Vous cliquez sur la case "620200". Le profilé choisi est utilisé comme cadre.

Premier point: (P1)

Point suivant: @ 2600 < 90 (P2)

Déplacer / Ouvert / Retour

Profilé < 620200 >/ assemblage . <onglet >

vers point @ 3000 < 0 (P3)

Déplacer / Ouvert / Retour

Profilé < 620200 >/ assemblage . <onglet >

vers point : @ 2600 < 270 (P4)

Déplacer / Ouvert / Retour

Profilé < 620200 >/assemblage . <onglet >

vers point : "OH" pour ouvert + ligne d'aide

4. Avec le menu TRAVERSE les profilés de traverse sont utilisés à la fois horizontalement et verticalement.

Commencer d' abord par les traverses horizontales, celles-ci sont alors divisées automatiquement par les traverses verticales (exemple page suivante).

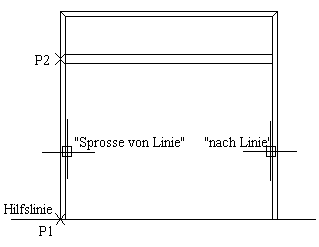

Commande: traverse

Traverse du point: (réf.)

Point de référence : <Int> (P1)

Entrer les coordonnées polaires relatives : @ 2000 < 90 (P2)

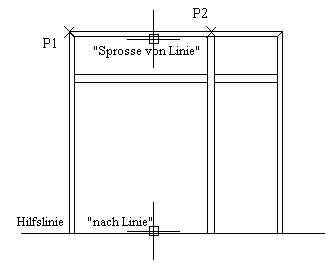

Après la demande "" traverse de la ligne < vers > ", montrer le départ de la traverse et après la question "" vers ligne < perpendiculaire >traverse", désigner la ligne qui reçoit la fin de la traverse.

Le tableau "traverse" apparaît et vous activez, avec la souris, la case du profilé "620320". Avec la demande "décaler ou < entrée > pour accepter " vous confirmez avec la position de l'axe. .

Le profilé actif choisi apparaît dans la ligne du menu. La traverse verticale est utilisée avec ce même profilé.

Fin < traverse > profilé <620320>

Traverse du point : (réf.)

Point de référence : <Int> (P1)

Entrer les coordonnée polaires relatives : @ 2000 <0 (P2)

Après le programme traverse "traverse de la ligne" "vers ligne" (voir l' exemple) confirmer cette insertion du profilé par .

Pour avoir la même largeur d' élévation que l' ouvrant, le profilé complémentaire et le socle sont utilisés comme traverse. De plus le profilé actif doit être modifié < 620320 >.

Activer par le tableau de l' écran un "profilé" ou taper sur le clavier "p".

La Barres d'outils: "traverse" apparaît, activer alors la case du profilé "624400".

Le profilé actif est changé et lors de la prochaine demande la traverse < 624400 > sera active.

Fin < traverse > profilé<624400>

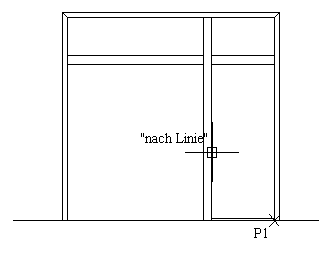

Traverse du point : <Int> (P1)

vers ligne < Perpendiculaire >

Cliquer deux fois pour décaler la traverse et valider la position avec le clic droit de la souris ou avec .

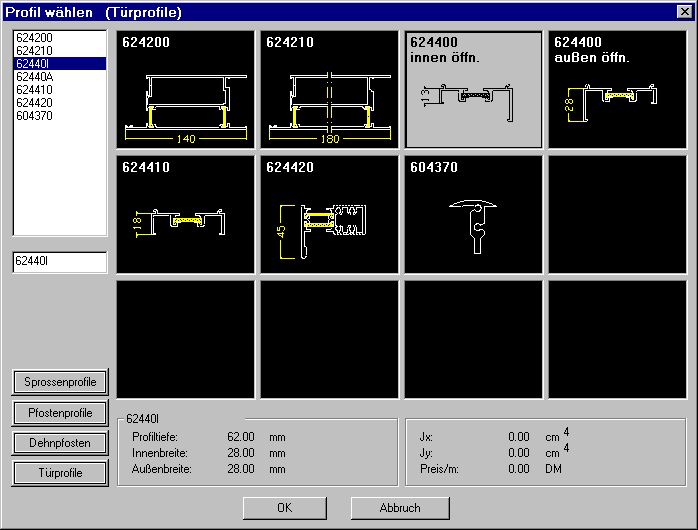

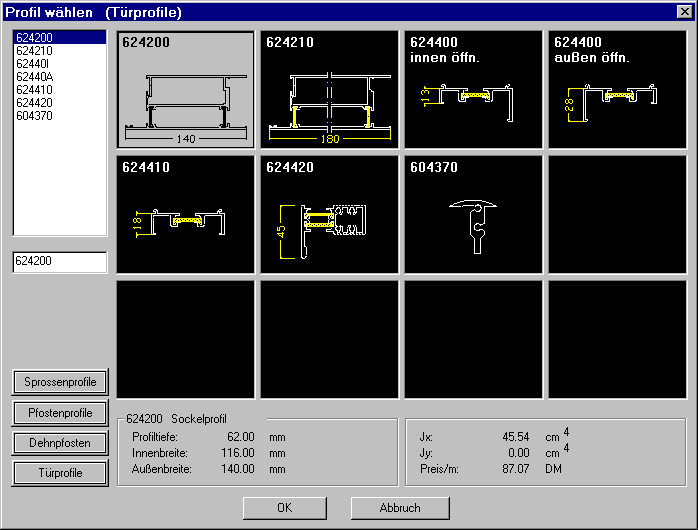

Pour la traverse avec un profilé de socle le choix du profilé doit être à nouveau changé. Cliquer dans le menu écran "profilé", et activer la case de l' image du profilé "624200".

Le profilé actif est changé et lors de la prochaine demande, la traverse < 624200 > sera active.

Fin < traverse > profilé <624200>

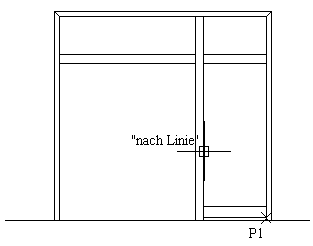

Traverse du point : <Int> (P1)

vers ligne < Perpendiculaire >

Cliquer deux fois pour décaler le profilé et valider la position avec le clic droit de la souris ou avec .

Le programme se termine avec ou en validant "Fin" dans le menu TRAVERSE. Prendre le programme REMPLISSAGE.

5. Le programme REMPLISSAGE est utilisable maintenant pour les soufflets, portes et châssis fixes.

Après l' appel de ce programme la demande suivante apparaît :

< RETURN > pour fin de remplissage

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé.

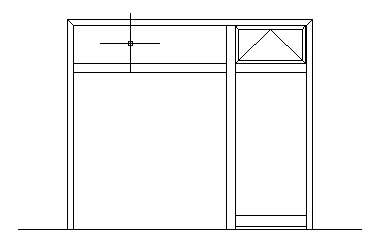

Désigner le point où le soufflet de l' élévation doit être insérer.

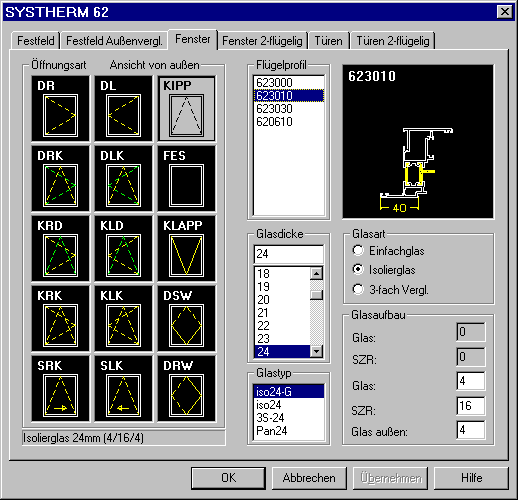

Dans la Barres d'outils: "remplissage" choisissez la position "fenêtre" et activer la case du profilé d' ouvrant "623010" et le type d' ouverture "soufflet". (Avec l' épaisseur du remplissage 24 et sa définition Iso24-g)

La ligne suivante du menu apparaît :

Fin de remplissage < fenêtre >

Profilé < 623010 > valeur du remplissage < 24 >

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé.

Le programme se termine avec ou en validant "Fin" dans le menu fenêtre, nous restons toutefois encore dans le programme REMPLISSAGE avec l' annonce suivante.

< RETURN > pour fin de remplissage

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé.

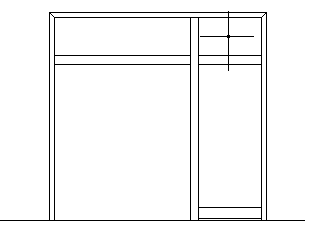

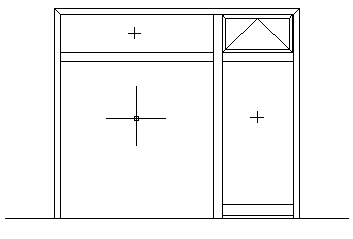

Désigner maintenant avec la souris la première surface qui reçoit un châssis fixe (voir exemple) :

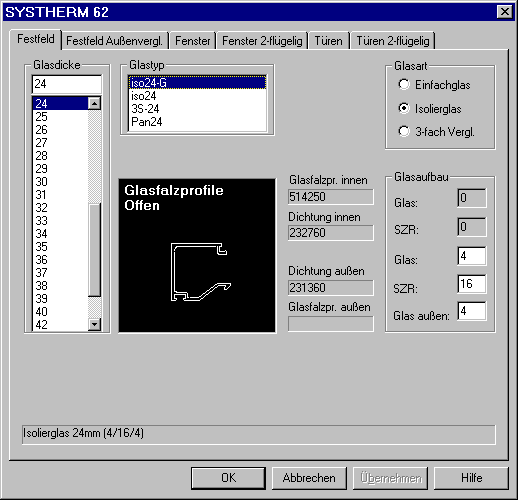

La Barres d'outils: "remplissage" apparaît. Choisir la case avec la rubrique "fixe".

Ajustez les paramètres comme illustré.

La ligne de menu suivante apparaît :

Fin de remplissage < fixe >

Epaisseur du remplissage < 24 >

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé.

Nous restons dans le mode "remplissage" et modifions l' épaisseur du remplissage pour le prochain élément. Cliquer dans le menu "remplissage" ou entrer avec le clavier le raccourci "g".

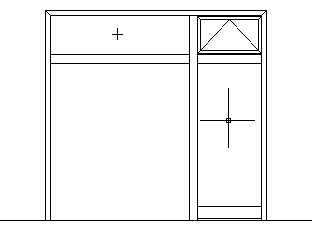

Indiquer avec la souris la surface suivante à vitrer (voir exemple).

Choisir la valeur du remplissage "38" dans la Barres d'outils: précitée.

La demande suivante apparaît à l'écran :

Fin de remplissage < fixe >

Valeur du remplissage < 38 >

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé.

Avec le mode "remplissage" est terminé, toutefois nous restons encore dans le programme REMPLISSAGE avec la demande suivante :

< RETURN > pour fin de remplissage

<

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé.

Désigner maintenant avec la souris la zone qui reçoit une porte.

La Barres d'outils: "remplissage" est indiquée. Choisir la case "porte".

Ajustez les paramètres du tableau. Désactiver la case croisées égales:

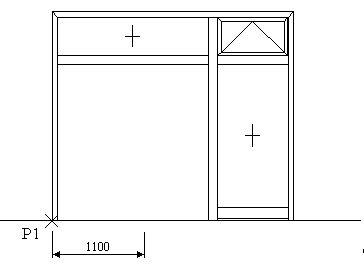

Ensuite, avec le "point de référence " désigner l' emplacement (P1). Le mode de capture d' objet est : INTERSECTION. A la demande, "donner la valeur de la cote relative en X", entrer la valeur "1100".

Ensuite, la ligne de menu suivante apparaît.

< RETURN > pour fin de remplissage

1. Définir un angle (en bas à gauche)

ou désigner un point quelconque dans le contour fermé.

Avec , fin du programme REMPLISSAGE.

6. Avec le programme TRAVERSE D' OUVRANT nous utilisons maintenant des profilés de traverse dans le remplissage des portes.

Commande : Fsprosse

Traverse d'ouvrant du point: (réf.)

(Réf..) Point de référence : <Int> (P1)

Entrer les coordonnées polaires relatives : @ 950 < 90 (P2)

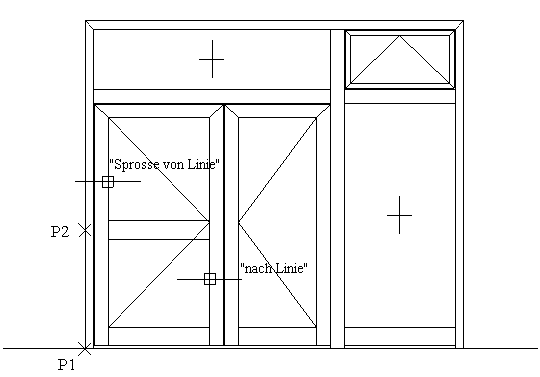

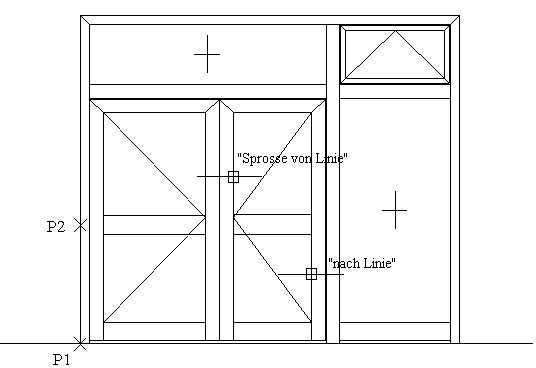

Lors de la demande "traverse de la ligne < prochains >" "vers ligne < perpendiculaire >" indiquer avec la souris l' intérieur du cadre (voir exemple).

L' accrochage de l'objet < > est déjà donné dans les parenthèses.

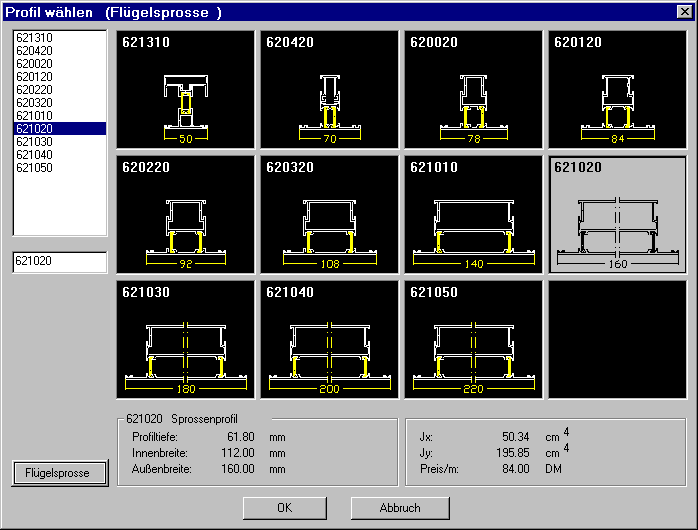

La Barres d'outils: suivante apparaît : "profilés de traverse". Cliquer dans la case du profilé "621020".

Avec la demande "déplacer ou < RETURN >, pour prendre en charge, vous confirmez avec la position de l' axe. Le profilé choisi apparaît dans la ligne de menu et reconduit lors d' un prochain remplissage.

Fin < traverse > profilé <621020>

Traverse d'ouvrant du point :(réf.)

Point de référence <Int> (P1)

Entrer les coordonnée polaires relatives: @ 950 < 90 (P2)

Lors de la demande "traverse de la ligne < prochains >" "vers ligne < PERPendiculaire >" indiquer la position intérieure du deuxième cadre (voir exemple).

Avec la demande "déplacer ou < RETURN > pour la prise en charge" avec vous confirmez la position de l' axe, et la ligne de menu suivante apparaît :

Fin < traverse > profilé <621020>

Traverse d' ouvrant du point:

Avec , fin du programme TRAVERSE D' OUVRANT.

7. Lorsque le programme "traverse d' ouvrant" est terminé vous pouvez modifier les remplissages des portes.

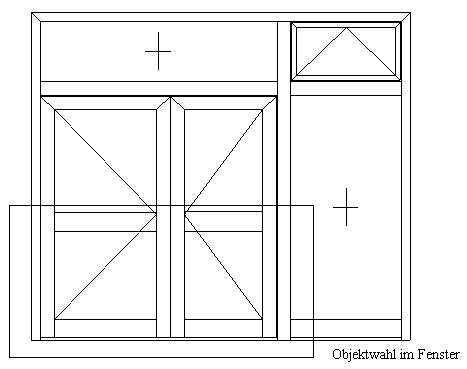

Prendre la commande, "OPTIONS \ EPAISSEUR de REMPLISSAGE" et capturer les remplissages à modifier avec la fenêtre (voir exemple) la Barres d'outils: "remplissage" apparaît. Après avoir entré la nouvelle valeur "38", le programme confirme par : 2 remplissages ont été modifiés.

Les éléments capturés sur le calque WHC_GLAS sont seulement modifiés.

L' élévation est terminée, vous pouvez continuer avec le programme de la coupe automatique ( enregistrer la coupe etc..)
