Combinaison de profilés déjà insérés :

Barre d'outils : SYSCAD-Programme

Vous pouvez utiliser cette variante, si vous voulez combiner des profilés déjà insérés dans le dessin. Vous avez déjà vu précédemment que SYSCAD® ajoute maintenant automatiquement des ailettes à des profilés de cadre déjà existants, nous voulons combiner deux profilés de cadre dans l' exemple suivant.

Exemple 1 : Assemblage des éléments avec le profilé de cadre 620220

Veuillez insérer en plus les deux profilés au choix placés sur votre dessin.

Ensuite, appeler le programme COMBINAISON.

Commande : choisir le côté du profilé < premier profilé >: 1. Point

Commande : choisir le côté du profilé < deuxième profilé >: 2. Point

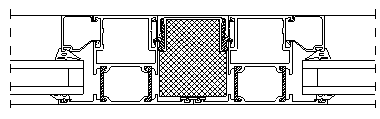

Résultat avec remplissage :

SYSCAD® maintient la position du profilé initialement choisi et ajoute le deuxième profilé.
