Remplissage de profilés déjà insérés

Barres d'outils: SYSCAD-Programme

Le programme REMPLISSAGE est utilisable sur le dessin indépendamment de la dimension ou de l' angle de rotation pour des profilés existants (blocs) déjà insérés ou vitrés. (Réglage des feuillures dans Syscad variable / remplissage)

Remplissage de profilés existants :

Après l' appel de programme cliquer avec le réticule sur le profilé souhaité et l' information du choix du profilé apparaît exemple : profilé < 620120 > a été choisi". Plusieurs possibilités de remplissage des profilés sont offertes avec les variables "Autres / Insérer /Deux côtés". Pour remplissage des deux côtés ( D ) confirmer avec "entrée " ou avec la touche gauche de la souris découvrir les autres possibilités symbolisées par les flèches rouges. Ensuite confirmer avec la touche droite de la souris. .

Après la demande, " choisir une épaisseur de remplissage (6mm-46mm) : " indiquer avec le clavier la valeur souhaitée sur le menu écran.

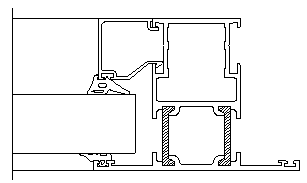

Le programme se charge seul de déterminer et d' insérer les joints et profilés nécessaires sur le dessin. Enumération des profilés utilisés pour contrôle.

Insèrer et vitrer un profilé en choisissant un numéro de profilé :

Par la commande "choix du profilé" confirmée par au clavier on peut taper le numéro du profilé, ( ex. 720600 ).

Confirmer la demande par pour insertion puis remplissage du profilé < 720600 > par < j >". Ensuite cliquer ou taper sur le clavier l'épaisseur de remplissage par le menu écran.

La combinaison de joint et de profilé est générée et insérée par le programme sur le dessin.
