Elévation Turbo

Barres d'outils: coupe automatique

Génère des élévations complètes à l' aide d' une grille d' aide ou de lignes d' aide quelconques.

Les contours des lignes d' aide doivent être fermés et peuvent se composer de lignes ou Polylignes droites sur des calques arbitraires. Seules les lignes intérieures filent horizontalement ou verticalement.

Exemple : dessinez la grille d' aide suivante.

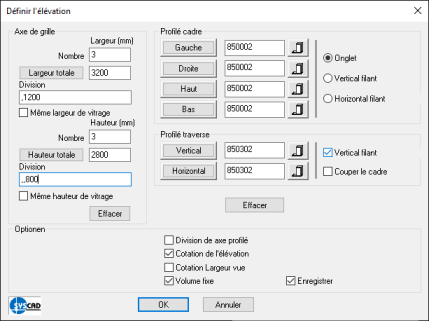

Appeler ensuite la commande Elévation Turbo. Dans la Barres d'outils: entrez les numéros de profilés souhaités ou cliquez sur les vues des profilés correspondants.

Résultat suivant :

A partir de cette élévation vous pouvez continuer et demander la définition du remplissage etc.

Le bord extérieur des profilés se trouve sur les lignes extérieures de la grille d' aide. Les profilés intérieurs sont dessinés sur l' axe des lignes intérieures. Lors de la translation d' une ligne extérieure vers l' intérieur cela entraîne évidemment le déplacement des profilés. Les solutions suivantes s' offrent ici :

- Les lignes d' aide se décalent.

- Après la commande Elévation Turbo, vous avez encore la possibilité de modifier les profilés dans la position OPTIONS.
