Traverse / Meneau

Barres d'outils: SYSCAD Coupe Automatique

Le programme TRAVERSE ou MENEAU permet de dessiner des profils horizontaux, verticaux ou obliques. La position des axes des profilés est définie par des points avec ACCROCHAGE aux OBJETS, par la commande (MILIEU) ou (REF. du point).

Attention : dans la série façade la commande TRAVERSE est mal interprétée. Avec cette commande les profilés sont fixés à l' intérieur que vous utilisiez des profils de poteau ou traverse.

L' axe des profilés est fixé avec ACCROCHAGE aux OBJETS.

Après la commande TRAVERSE, vous avez le message "traverse du point". Avec l' ACCROCHAGE aux OBJETS (point d' accrochage), début de la traverse Avec la proposition "vers la ligne " fin de la traverse.

Axe du profilé sur coordonnées.

La position de l' axe peut être fixée avec (REF. du point) un point de référence (P1).

Commande : Traverse

Traverse du point :(Réf. du point)

Depuis: (P1)

Position /coordonnées relatives: @ 1000<90 (P2)

Après la demande " traverse de la ligne " cliquer sur la ligne qui reçoit le début de la traverse. A la demande "vers ligne " cliquer sur la ligne qui reçoit l' autre extrémité de la traverse. La position dans les guillemets < > est déjà suggérée.

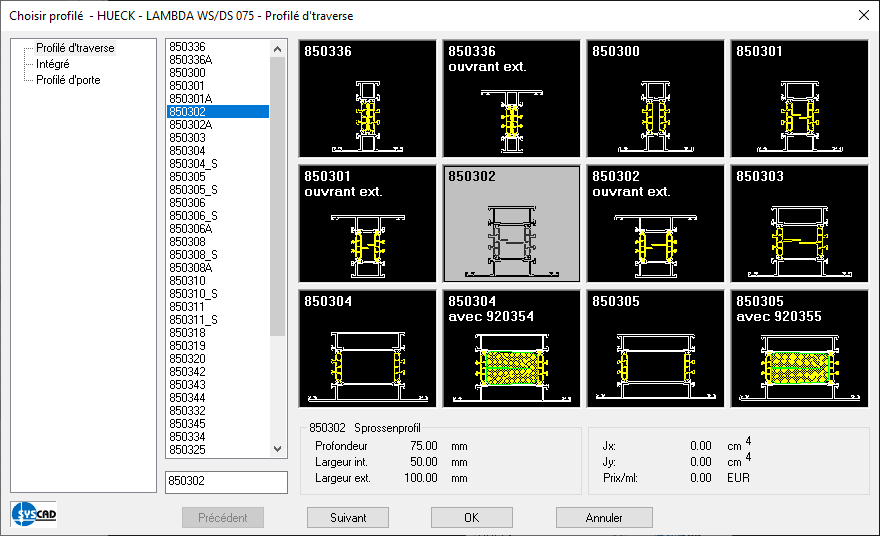

La Barres d'outils: "traverse" est proposée, cliquer alors dans la case pour choisir le profilé.

A la suite de ce choix le programme vous demande "Déplacement ou pour valider". Si vous choisissez l' option déplacement, la traverse est déplacée d'une 1/2 largeur, et par la position est validée.

Si lors de cette demande, confirmée par "déplacé", l' axe des traverses rencontre deux profilés, le message suivant s' inscrit à l' écran :

1/2 largeur visible extérieure 54.0(Par exemple pour 510301)

1/2 largeur visible intérieure 30.0 < 54.0 >

Le déplacement de la largeur visible intérieure permet d' ajuster les chambres des profilés.

Avec , la position de l' axe est validée et la ligne de menu apparaît.

Fin < Traverse >Profilé <510301>

Traverse du point

Profilé < 510301 > :

Le profilé ainsi choisi est proposé à nouveau pour les traverses suivantes. Pour changer de profilé cliquer dans le menu écran sur "profilé" et choisir la traverse dans le tableau proposé.

Fin

La demande "E" ou clos cette phase, et la coupe automatique se poursuit.

Croisillons

Les profilés de traverse sont divisés automatiquement aux intersections par le programme (voir exemple). Même si les remplissages fixes sont déjà affichés, la division des profilés et des verres se déroule normalement. Les traverses pour des éléments insérés ( porte ou fenêtre ) ne sont pas possibles.

Attention: aucun contrôle statique des profils choisis n'est effectué.
